DVLS Özel Çözümler | DVLS Custom Solutions

DVLS Özel Çözümler, standart analizörün karşılamadığı numune, bileşen veya yöntem gereksinimleri için Agilent GC platformu üzerine kurulan müşteriye özel gaz kromatografi analizörleridir. Her analizör fabrikada test edilip test raporuyla teslim edilir.

DVLS Özel Çözümler, standart analizörün karşılamadığı numune, bileşen veya yöntem gereksinimleri için Da Vinci Laboratory Solutions’ın yapılandırdığı müşteriye özel gaz kromatografi (GC) analizörleridir. Analizörler Agilent 8850, 8860 veya 8890 GC platformu üzerine kurulur. Üretici Da Vinci Laboratory Solutions (Hollanda); Türkiye tek yetkili distribütörü Antek Elektronik Sistemler’in mobil saha ekipleri kurulum, kalibrasyon, doğrulama ve servis için laboratuvarınıza gelir.

Özel analizör hangi yöntemlere göre kurulur?

DVLS özel analizörü ASTM, DIN, EN, GPA, IP, ISO veya UOP yöntemlerine göre kurulabilir. Standart yöntemden sapmalı bir uyarlama ya da hiçbir standarda bağlı olmayan bir laboratuvar yöntemi de esas alınabilir. Uygulama alanları arasında çevre, petrokimya ve gıda-aroma sektörleri vardır.

Yapılandırma hangi bilgilere göre belirlenir?

Da Vinci Laboratory Solutions, teklif talep formunda numuneyi ve analiz koşullarını sorar. Yapılandırmayı belirleyen başlıca bilgiler şunlardır:

• Uyulacak standart yöntem veya standart yöntemden sapmalar
• Matris veya ana bileşen ve ölçülecek bileşenler
• Numune basıncı ve sıcaklığı
• Numunede su bulunup bulunmadığı
• Numune verme cihazları
• İstenen tespit sınırları, analiz süreleri ve hesaplamalar
• Sıvı numunede viskozite, kaynama noktası, partikül, ısıtma veya soğutma ve numune hazırlama ihtiyacı
• Otomatik örnekleyicide gereken numune pozisyonu sayısı

Gaz ve sıvılaştırılmış gaz numuneleri analizöre nasıl verilir?

• 5 barın altındaki gaz numuneleri paslanmaz çelik açma-kapama valfi veya solenoid valf üzerinden alınır.
• 5 barın üzerindeki gaz numunelerinde basınç DVLS Basınç İstasyonu (PST-G) ile 5 barın altına düşürülür ya da yüksek basınca dayanıklı, gerekirse ısıtmalı valfler kullanılır.
• Gazda partikül veya sıvı varsa 2 µm partikül filtresi kullanılır; sıvı ve nem diyafram valfe zarar verir.
• Ortam basıncındaki gaz numuneleri, yöntemde programlanan entegre numune pompasıyla çekilir.
• DVLS Çok Akışlı Gaz Örnekleyici, GC yönteminde programlanan 12 numune akışıyla çalışır.
• Sıvılaştırılmış gazlar sıvı numune valfi (LSV, 1000 psi) veya DVLS Sıvılaştırılmış Gaz Enjektörü (LGI, 1160 psi) ile enjekte edilir.
• Basınç LSV ve LGI için çok yüksekse ya da kalıcı gazlar ölçülecekse sıvılaştırılmış gaz buharlaştırılıp gaz numune valfiyle alınır.

Hangi dedektör, giriş ve kolon seçenekleri kullanılır?

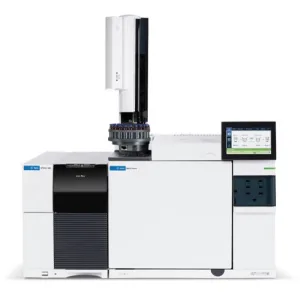

Özel analizörde dedektör seçenekleri TCD, FID, PDHID, FPD, PFPD, NPD, SCD, NCD, XSD, PID, MSD ve VUV’dir. Agilent 8890 GC’ye 4 adede kadar GC dedektörü takılır. Giriş seçenekleri split/splitless (SSL), PTV, DVLS PTI, DVLS Ön Fraksiyonlayıcı, PPI ve VI’dir.

Ayırma için valf fırınları, kolon fırınları, dolgulu, mikro dolgulu ve kapiler (WCOT, PLOT) kolonlar kullanılır. Gaz numuneleri için rotametre eklenebilir.

DVLS valf fırını en fazla 3 ısıtmalı bölge ve 8 membran valf alır; en yüksek sıcaklığı 170 veya 320 °C’dir. Helyumla süpürülen valfleri PDHID ile kullanıma uygundur; durdurma akışı (stop-flow) ve vakum pompası seçenekleri vardır.

Numune ön deriştirme ünitesi Agilent 8890 GC’nin giriş pozisyonuna takılır ve GC’den kontrol edilir. Ünite dakikada 1200 °C’ye kadar ısınır, en yüksek sıcaklığı 500 °C’dir ve hava, N2 veya CO2 ile soğutulur.

Birden fazla yöntem tek analizörde birleştirilebilir mi?

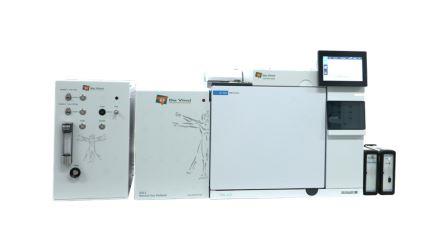

DVLS özel analizörü, doğal gaz ve LPG yöntemlerini tek sistemde birleştirecek şekilde yapılandırılabilir. Böyle bir sistem şu analizleri kapsayabilir:

• Doğal gazda GPA 2261 ve ASTM D1945 ile Ar/O2, N2, CO, CO2, H2S, C1-C5 ve C6+
• Doğal gazda GPA 2286 ile C1-C14 hidrokarbonlar
• LPG’de C1-C6+ hidrokarbon izomerleri
• Doğal gazda ve buharlaştırılmış LPG’de ASTM D5504 ile kükürt bileşikleri

Aynı sisteme yüksek basınçlı doğal gaz için basınç düşürme ile yüksek basınçlı gaz ve LPG numuneleri için otomatik seçim valfi eklenebilir. LPG sıvı olarak veya buharlaştırılmış gaz olarak enjekte edilebilir; tasarım helyumsuz yapılabilir.

Hidrojen yakıtındaki safsızlıklar nasıl analiz edilir?

Yakıt hücresinde kullanılan hidrojen, hücreye zarar vermemek için sıkı saflık şartlarını karşılamalıdır. ISO 14687, yakıt hücresi hidrojenindeki safsızlıkların izin verilen en yüksek düzeylerini tanımlar. Da Vinci uygulama notu DVE.75.01’deki DVLS hidrojen saflık analizörü, hidrojendeki kalıcı gazları yaklaşık 20 dakikada ölçer.

Analizör üç kromatografik kanaldan oluşur. Birinci kanal argon, oksijen ve azotu darbeli deşarj helyum iyonlaşma dedektörüyle (PDHID) ölçer. İkinci kanal karbon monoksit, metan, karbon dioksit ve ağır hidrokarbonları metanizör ve FID ile ölçer. Üçüncü kanal helyumu TCD ile ölçer.

Şartname dışı bir numuneden sonra numune yolu yüksek saflıkta helyumla süpürülür ve taşınma (carry-over) önlenir. Uygulama notundaki sistem DVLS Çok Akışlı Gaz Örnekleyiciyle çalıştı; her seviyesi üç kez analiz edilen çok seviyeli kalibrasyon doğrusal çıktı.

Tespit sınırları ISO şartname değerlerini karşılar. 12 tekrar analizde tüm bileşenlerin bağıl standart sapması (RSD) %5’in altında kaldı. Argon ile oksijen 2,0 çözünürlükle taban çizgisinden ayrılır; helyum, hidrojen ana pikinden 3,4 çözünürlükle ayrılır.

Kükürt bileşikleri, halojenler, formik asit ve formaldehit için Da Vinci Laboratory Solutions, MSD ve SCD dedektörlü, isteğe bağlı XSD’li ayrı bir hidrojen safsızlık analizörü yapılandırır.

Özel analizör nasıl test edilir ve teslim edilir?

Da Vinci Laboratory Solutions önce sistem özelliklerini, planlamayı, testleri ve devreye almayı tanımlayan bir proje teklifi hazırlar. Rotterdam’daki merkezde uygulama geliştirme ekibi mühendislik, montaj ve test aşamalarını yürütür. Her analizör gerekli kalibrasyon numuneleriyle kalibre edilir ve yöntemleri oluşturulur.

Fabrikadaki test prosedürü üç adımdan oluşur:

• Kontrol listesi ve paketleme listesine göre fiziksel test
• Donanım, yazılım ve yöntemlerin fonksiyonel testi
• Sistem performansını ölçen değerlendirme testi

Her DVLS analizörü nihai test raporu ve doğrulama föyüyle teslim edilir. Kabul için Fabrika Kabul Testi (FAT), Saha Kabul Testi (SAT) veya saha testi seçilebilir. Laboratuvar test aşamasına katılabilir ve analitik işlevi kontrol etmek için kendi numunelerini uygulama laboratuvarına getirebilir. Kabulden sonra analizör gönderilir; kurulum, eğitim ve devreye alma laboratuvarınızda yapılır.

Standart analizörler için DVLS RGA Analizörü ve DVLS NGA Doğal Gaz Analizörü sayfalarına, diğer ürünler için Da Vinci Laboratory Solutions marka sayfasına bakabilirsiniz.

Kurulum, kalibrasyon, doğrulama ve bakım için servis sayfasına bakabilirsiniz.
