DVLS3 Simply Smart Sensor GC Hidrojen Sensörü | Da Vinci LS Hydrogen Sensor

DVLS3 Simply Smart Sensor (Da Vinci LS Hydrogen Sensor), GC fırınında hidrojen derişimini %0-50 LEL aralığında sürekli izleyen katalitik sensördür; alarm seviyesinde taşıyıcı gazı azota geçirir ve GC’ye durdurma sinyali gönderir.

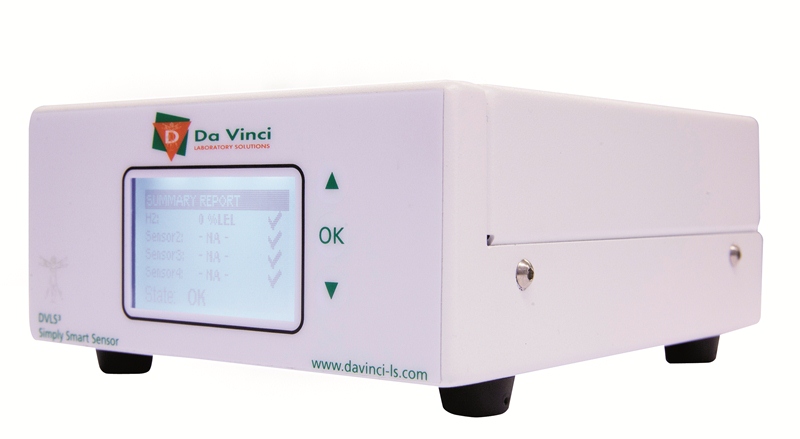

DVLS3 Simply Smart Sensor, hidrojen taşıyıcı gazla çalışan gaz kromatografi (GC) fırınında havadaki hidrojen derişimini sürekli izleyen katalitik hidrojen sensörüdür. Üretici aynı ürünü güncel belgelerinde Da Vinci LS Hydrogen Sensor adıyla anar. Sensörün algılama aralığı %0-50 LEL’dir (alt patlama sınırı; hacimce %0-2,0 hidrojen). Üretici Da Vinci Laboratory Solutions (Hollanda); Türkiye tek yetkili distribütörü Antek Elektronik Sistemler’in mobil saha ekipleri kurulum, kalibrasyon, doğrulama ve servis için laboratuvarınıza gelir.

GC’de hidrojen taşıyıcı gaz kullanırken neden sensör gerekir?

Hidrojen, GC’de helyuma alternatif taşıyıcı gazdır; kromatografik ayrımı kaybetmeden maliyeti ve analiz süresini düşürür. Hidrojenin havadaki alt patlama sınırı hacimce %4’tür. Kırık bir kolon veya gevşek bir bağlantı fırına hidrojen kaçırabilir ve GC fırınında patlamaya yol açabilir.

GC modellerinin çoğunda basınç kaybında güvenlik kapatması ve elektronik basınç kontrolünde akış sınırlayıcı bulunur. Valf kutusu ve kolon bölmesi için ek önlem gerekir. DVLS3 Simply Smart Sensor bu ek önlem olarak fırın havasındaki hidrojeni sürekli ölçer.

Sensör hidrojen sızıntısı algılayınca ne olur?

Alarm seviyesini kullanıcı tanımlar; bu seviye genellikle %25 ile %50 LEL arasındadır. Kontrol ünitesi taşıyıcı gaz geçişini hacimce %1 hidrojende (%25 LEL) tetikler; bu seviye değiştirilebilir. Hidrojen bu seviyeye ulaşınca DVLS3 Simply Smart Sensor şu işlemleri otomatik yapar:

• Kontrol ünitesi taşıyıcı gazı hidrojenden azota geçirir; analitik kolonlardan gaz akışı kesilmez.
• GC’ye otomatik durdurma sinyali gider; çalışan dizi durur ve sıradaki numuneler boşa harcanmaz.
• Kontrol ünitesi sesli alarm verir ve LCD ekranı yanıp söner.
• İsteğe bağlı DVLS3 Sensör Yazılımı kontrol panelinde kırmızı durum gösterir ve e-posta ile alarm mesajı gönderir.

Sensör hidrojeni nasıl ölçer?

DVLS3 Simply Smart Sensor katalitik pellistör ilkesiyle çalışır. Pellistör, seramik bir boncuğa gömülü ince bir platin telden oluşur ve boncuğun yüzeyi soy metal katalizörle kaplıdır. Yaklaşık 500 °C’ye ısıtılan katalizör yüzeyinde hidrojen alevsiz yanar. Açığa çıkan ısı platin telin elektrik direncini değiştirir ve bu değişim sensör sinyalini oluşturur. Katalizörsüz ikinci bir boncuk, ortam sıcaklığı ve nemin etkisini Wheatstone köprüsünde dengeler.

Hidrojen sinyali doğrusaldır: hacimce %1 hidrojen 80 mV sinyal verir. Sıfır kayması 20-30 °C’de 0 mV, 40-60 °C’de 2 mV’dir. Da Vinci Laboratory Solutions verilerine göre sıfır noktası kayması beş yıl sonra da 2 mV içinde kalır. Sensör başka yanıcı gazlara da yanıt verir, ancak GC fırınında başka yanıcı gaz beklenmez.

Bir kontrol ünitesine kaç sensör bağlanır?

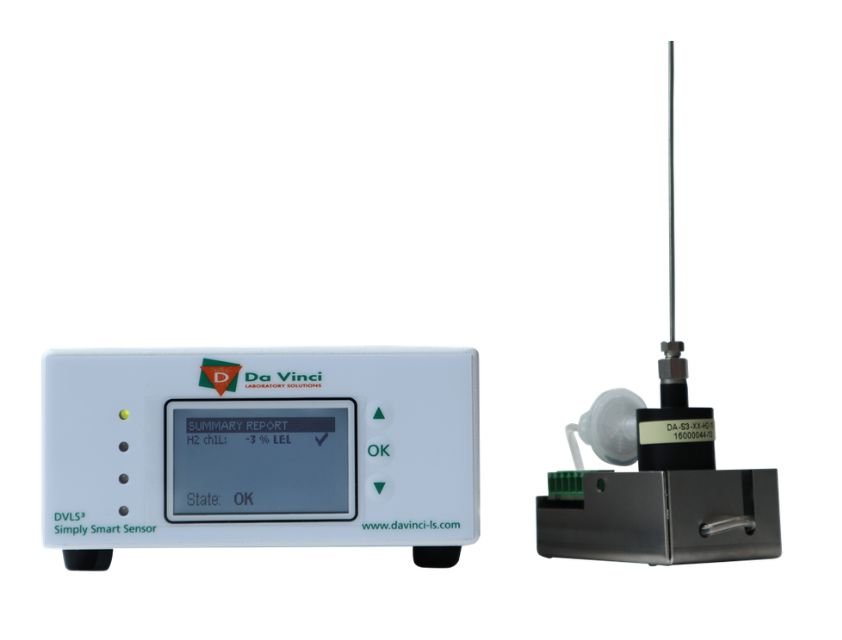

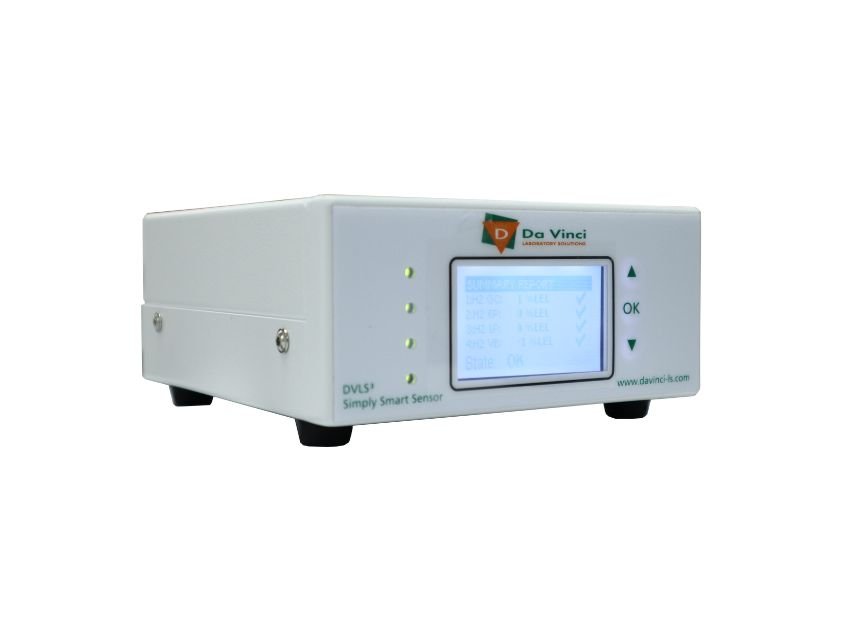

Bir kontrol ünitesi en fazla dört sensörü ayrı ayrı yönetir. Aynı kontrol ünitesiyle dört farklı GC izlenebilir ya da bir GC ile DVLS İkincil Fırın birlikte izlenebilir. Taşıyıcı gaz geçiş valfi harici kontrol ünitesinin içindedir ve LCD ekran ölçülen derişimi gösterir. Sensör tüm GC markalarıyla uyumludur; GC markasına göre yalnız montaj braketi değişir.

Sensörün kalibrasyonu ve bakımı nasıl yapılır?

Sensörün sıfır noktası hava ile, alarm seviyesi havada hidrojen karışımıyla kalibre edilir. Üretici kalibrasyonu yılda bir kez ya da laboratuvarın kendi uygulamasına göre önerir. Sensörle birlikte silikonsuz özel bir kalibrasyon hortumu gelir.

Hidrojen sensörü hangi DVLS analizörleriyle kullanılır?

ASTM D2887 SimDist yöntemi 2018 revizyonundan beri hidrojen ve azotu alternatif taşıyıcı gaz olarak kabul eder. DVLS SimDist Analizörü için DVLS3 Simply Smart Sensor seçenek olarak eklenebilir.

Ham petrolün hafif ucunu ölçen Hızlı FE DHA uygulaması hidrojen taşıyıcı gazla çalışır. Da Vinci uygulama notu DVE.86.01’e göre laboratuvar güvenliği için DVLS DHA Analizörü fırınına hidrojen sensörü takılabilir.

Teknik Özellikler

Sensörleri bilgisayardan izlemek ve alarmları e-postayla almak için DVLS3 Sensör Yazılımı kullanılır. Diğer Da Vinci Laboratory Solutions ürünleri marka sayfasında listelenir.

Garanti: Kurulum tarihinden itibaren 1 yıl; periyodik bakımın yaptırılması koşuluyla geçerlidir.

Kurulum, kalibrasyon, doğrulama ve bakım için servis sayfasına bakabilirsiniz.
