DVLS NGA Doğal Gaz Analizörü | DVLS NGA Analyzer

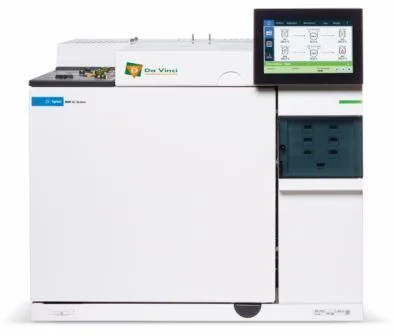

DVLS NGA Doğal Gaz Analizörü, doğal gaz bileşimini GPA 2261, GPA 2286, ASTM D1945 ve ISO 6974 yöntemlerine göre belirleyen, Agilent GC üzerine kurulu gaz kromatografi analizörüdür.

DVLS NGA Doğal Gaz Analizörü, doğal gaz bileşimini GPA 2261, GPA 2286, ASTM D1945 ve ISO 6974 yöntemlerine göre belirleyen, Agilent GC üzerine kurulu gaz kromatografi analizörüdür. Kanallar eş zamanlı çalışır; kalıcı gazlar ve C1-C5 hidrokarbonlar 0,01-100 % hacim, C3-C14 hidrokarbonlar 0,001 % hacimden itibaren ölçülür. Üretici Da Vinci Laboratory Solutions (Hollanda); Türkiye tek yetkili distribütörü Antek Elektronik Sistemler’in mobil saha ekipleri kurulum, kalibrasyon, doğrulama ve servis için laboratuvarınıza gelir.

Hangi numuneleri ve bileşenleri analiz eder?

DVLS NGA Doğal Gaz Analizörü doğal gaz, sıvılaştırılmış doğal gaz (LNG) ve doğal gaz kondensatını analiz eder. Ölçülen bileşenler hidrokarbonlar, BTEX, hidrojen sülfür ve yoğuşmayan gazlardır: hidrojen, helyum, azot, oksijen, karbon monoksit ve karbon dioksit.

Bileşimden hesaplanan kalorifik değer, doğal gazın ticari değerinin belirlenmesinde kullanılır.

Her kanal hangi bileşeni hangi aralıkta ölçer?

Termal iletkenlik dedektörlü (TCD) kanal kalıcı gazları, hafif hidrokarbonları ve H2S’yi; alev iyonlaşma dedektörlü (FID) kanal C3-C14 hidrokarbonları ölçer.

Analizör nasıl yapılandırılır?

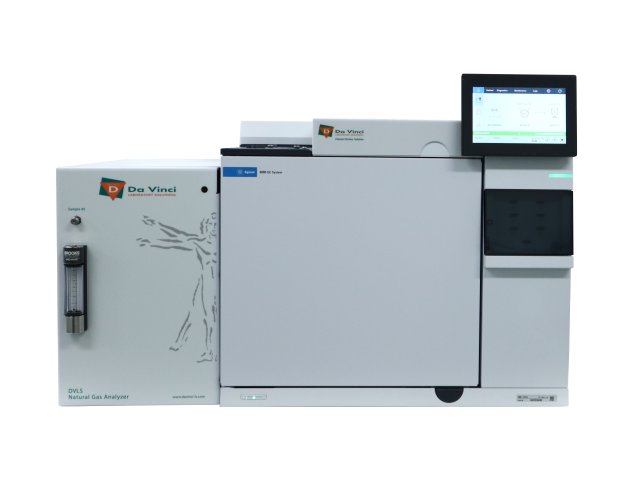

Temel yapılandırma GPA 2261 içindir ve mikro dolgulu kolonlar ile valflerle çalışan tek bir TCD kanalından oluşur. Temel yapılandırma üç seçenekle genişletilir.

• GPA 2286 için C3 ve daha ağır hidrokarbonları ayıran ikinci kanal (FID)
• ASTM D1945’e göre helyum ve hidrojen için mikro dolgulu valfli üçüncü kanal (TCD)
• Gaz numune valfi (GSV) veya sıvı numune alma valfi (LSV), giriş ve dedektörden oluşan dördüncü kanal

Dördüncü kanalın dedektörü FID, TCD, alev fotometrik dedektör (FPD), darbeli alev fotometrik dedektör (PFPD), kükürt kemilüminesans dedektörü (SCD) veya azot kemilüminesans dedektörü (NCD) olabilir.

DVLS yan taşıyıcıdaki ısıl bölgeler mikro dolgulu kolonlar için en fazla 325 °C’ye çıkar. Moleküler elek kolonlarının periyodik rejenerasyonu analizörün içinde yapılır. Membran valflerin harici aktüatörü yoktur ve membran değiştirilerek servis edilir.

Basit NGA yapılandırması ne zaman yeterlidir?

Laboratuvar yalnız GPA 2261, ASTM D1945 ve ISO 6974-3 yöntemlerini uyguluyorsa basit NGA yapılandırması yeterlidir. Bu yapılandırma standart Agilent donanımıyla kurulur: Agilent valf fırınında (SVO) en fazla dört döner valf, TCD ve yardımcı TCD kanalları.

Basit NGA yapılandırmasında TCD ve yardımcı TCD kanallarının ölçüm aralıkları tam yapılandırmayla aynıdır. Moleküler elek şartlandırması yoktur.

Hangi standartlara göre ölçer?

DVLS NGA Doğal Gaz Analizörü GPA 2261, GPA 2286, ASTM D1945 ve ISO 6974 yöntemlerine göre yapılandırılır.

Tipik performans verileri ne gösteriyor?

Da Vinci Laboratory Solutions verilerine göre tipik tespit sınırı TCD kanalında 0,0002-0,0048 % mol, FID kanalında 0,0001 % mol veya altındadır. Hedeflenen tespit sınırı 0,01 % mol’dür.

Tipik tekrarlanabilirlik verisinde aynı gaz on kez art arda analiz edilir. Metan sonuçları 79,095-79,116 % mol, etan sonuçları 10,001-10,010 % mol arasında kalır.

PetroReporter hangi gaz hesaplarını yapar?

DVLS PetroReporter bileşimden ısıl değer (kalorifik değer ve BTU), yoğunluk, bağıl yoğunluk, sıkıştırılabilirlik, Wobbe indeksi ve molekül ağırlığını hesaplar.

GPA 2286 uygulamasında çift sinyal köprüleme kullanılır: iki sinyalde görülen ortak bileşen, kanallar arasındaki derişimleri eşitler.

Hangi seçenekler eklenebilir?

• Hidrojen taşıyıcı gaz
• Sıvılaştırılmış gazların temsili enjeksiyonu için sıvı numune alma valfi (LSV) ve DVLS Basınç İstasyonu
• Tedlar torbaları için vakum pompası, düşük basınçlı numuneler için kontrollü vakum
• Birden fazla Tedlar torbasını sırayla analiz etmek için DVLS Çok Akışlı Gaz Örnekleyici
• Korozif gazlar için inert valfler

Teslimattan önce nasıl test edilir?

Her DVLS NGA Doğal Gaz Analizörü, Da Vinci Laboratory Solutions uygulama laboratuvarında fiziksel test, fonksiyon testi ve sistem performansını ölçen değerlendirme testinden geçer. Analizör son test raporu ve doğrulama föyüyle teslim edilir.

Teknik Özellikler

Doğal gazdaki kükürt bileşikleri için DVLS Kükürt Safsızlıkları Gaz Analizörü kullanılır. Tüm Da Vinci ürünleri Da Vinci Laboratory Solutions marka sayfasında yer alır.

Garanti: Kurulum tarihinden itibaren 1 yıl; periyodik bakımın yaptırılması koşuluyla geçerlidir.

Kurulum, kalibrasyon, doğrulama ve bakım için servis sayfasına bakabilirsiniz.
