DVLS Basınç İstasyonu | DVLS Pressure Station

DVLS Basınç İstasyonu, sıvılaştırılmış gaz numunesini azot basıncıyla sıvı fazda tutan ve GC veya LC sistemine temsili numune veren ünitedir. Azami çalışma basıncı 100 bar’dır.

DVLS Basınç İstasyonu, sıvılaştırılmış gaz numunesini enjeksiyon boyunca sabit basınç altında sıvı fazda tutan ve GC veya LC sistemine temsili numune veren numune verme ünitesidir. İstasyonun azami çalışma basıncı 100 bar (1500 psi), emniyet basıncı 110 bar’dır (1600 psi). Üretici Da Vinci Laboratory Solutions (Hollanda); Türkiye tek yetkili distribütörü Antek Elektronik Sistemler’in mobil saha ekipleri kurulum, doğrulama ve servis için laboratuvarınıza gelir.

Basınç İstasyonu neden gerekir?

Sıvılaştırılmış gaz numunesinin GC’ye tekrarlanabilir biçimde verilmesi için numune enjeksiyon sırasında sabit basınç altında sıvı fazda kalmalıdır. Bu koşul özellikle LPG ve diğer sıvılaştırılmış gazlarda gereklidir. DVLS Basınç İstasyonu, ASTM D7756 ve EN 16423’te standartlaştırılan DVLS Sıvılaştırılmış Gaz Enjektörü (LGI) tekniğinin temel parçasıdır. İstasyon sıvı numune valfi (LSV) ile de çalışır.

Numune nasıl bağlanır ve verilir?

Numune silindiri hızlı konektörlerle istasyona takılır. İstasyon silindire yüksek basınçlı azot vererek çıkış basıncını ve akışı kontrol eder. Gözetleme camı, numunenin sıvı fazda olduğunun gözle kontrol edilmesine yarar. Numune LGI veya LSV gibi harici bir enjeksiyon cihazıyla sıvı olarak verilir; atık numune merkezi atık sistemine gönderilir.

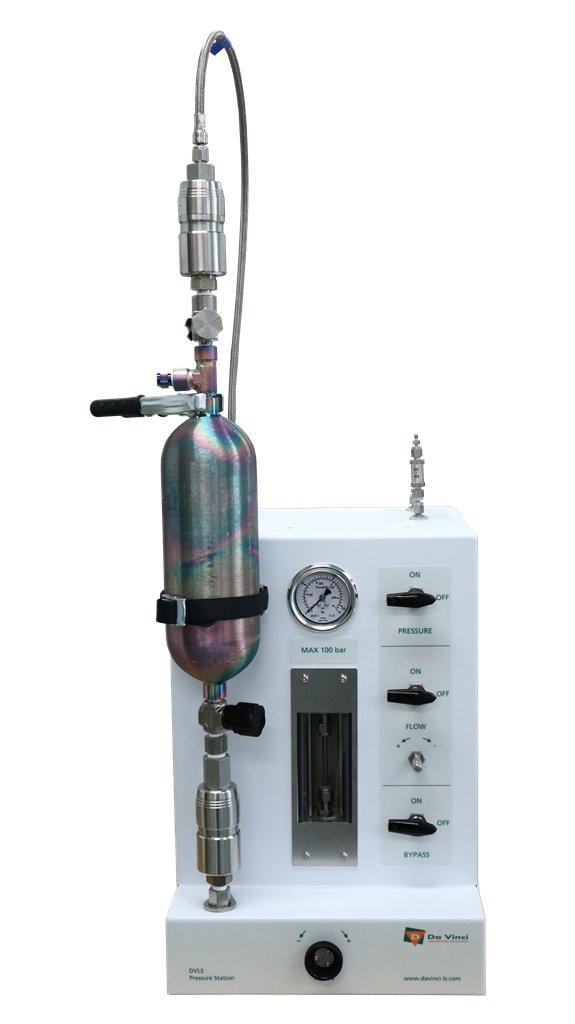

İsteğe bağlı buharlaştırıcı numuneyi ısıtılmış bölgede buharlaştırır ve atık hattının donmasını önler. Isıtma, buharlaşmadaki ısı kaybından doğan yeniden yoğuşmayı da engeller. Bypass valfi, iğneli valfi ve buharlaştırıcıyı atlayarak kalan numuneyi hızla boşaltır.

Hangi yapılandırmalar var?

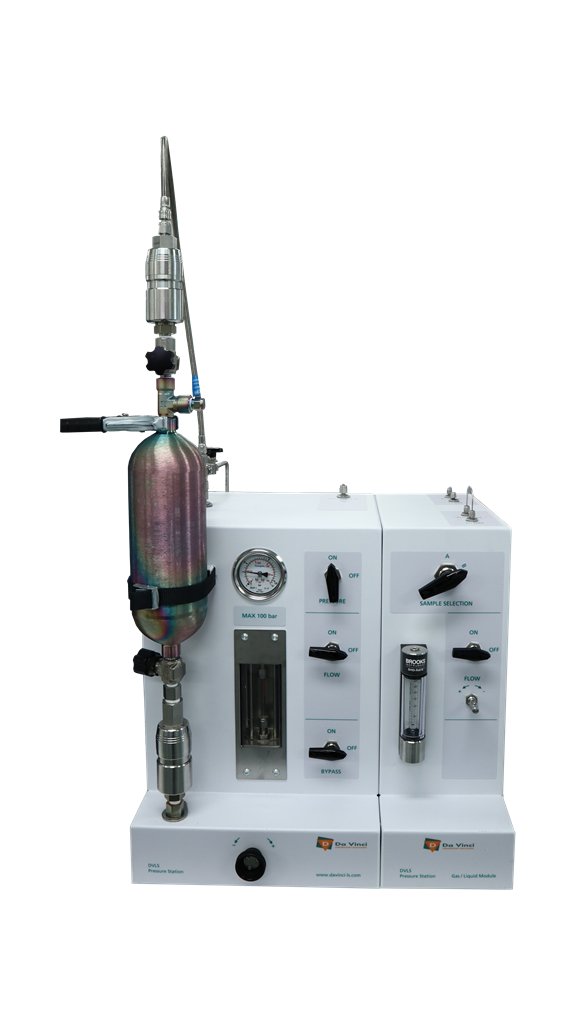

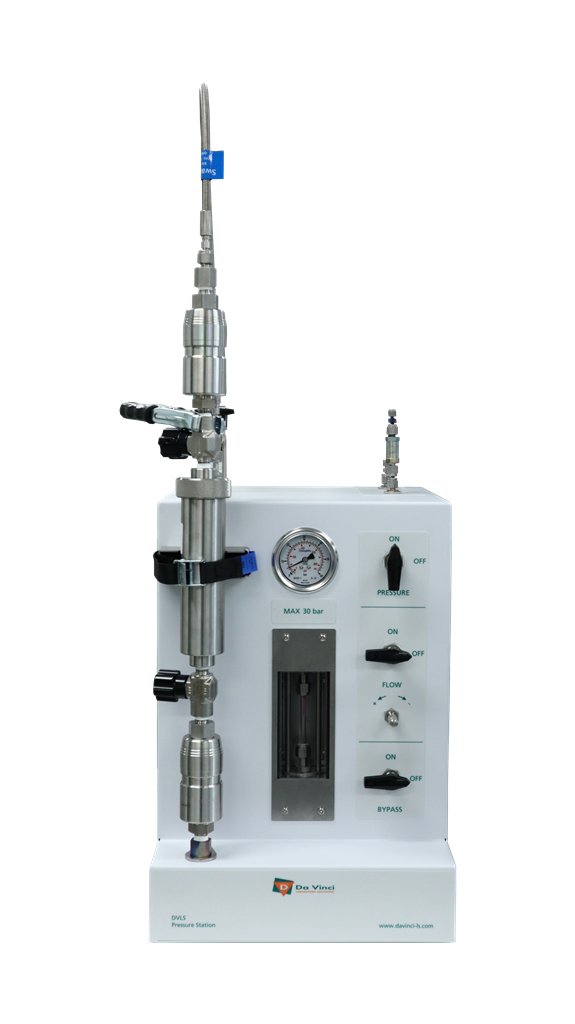

DVLS Basınç İstasyonu sıvılaştırılmış gaz, gaz ve sıvılaştırılmış gaz ile yalnız gaz yapılandırmalarında sunulur. Seçim numune tipine ve kullanılacak enjeksiyon cihazına göre yapılır.

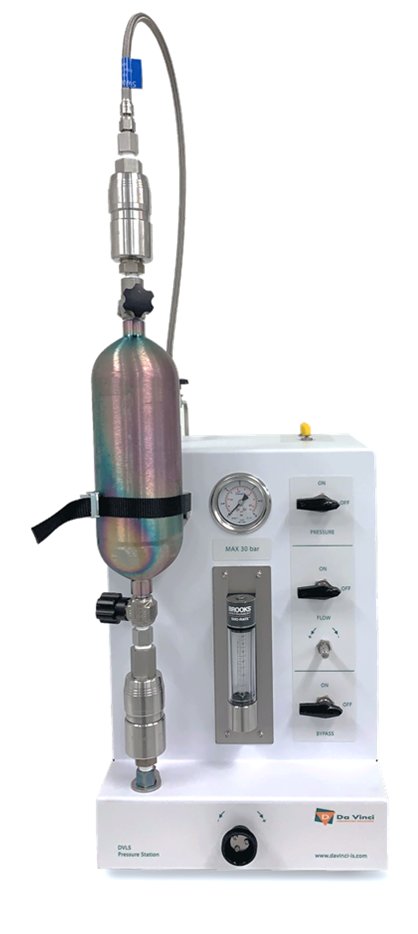

Gaz yapılandırmasında basınç, buharlaştırıcı ve iğneli valften sonra iki kademede atmosfer basıncına indirilir. Akış ölçer, numunenin gaz fazına geçtiğinin gözle kontrol edilmesine yarar. Sistem basıncı ayarlanan üst sınırı aşarsa emniyet tahliye valfi açılır. Seçenekler arasında yüksek basınç ve yüzer piston düzenleri bulunur.

Hangi numune silindirleri ve konektörler kullanılır?

Standart 1/4 inç NPT dişi bağlantılı her boyuttaki numune silindiri istasyona takılabilir. Standart hızlı konektörler QTM4 tipidir ve üç ayrı üreticinin modelleri arasından seçilir. Özel silindir ve konektörler talep üzerine uygulanır.

Teknik Özellikler

DVLS Basınç İstasyonu DVLS LPG’de Yağlı Kalıntılar Analizörü, DVLS LPG Analizörü ve DVLS Bütadien Analizörü yapılandırmalarında kullanılır. Üreticinin diğer ürünleri Da Vinci Laboratory Solutions marka sayfasında listelenir.

Garanti: Kurulum tarihinden itibaren 1 yıl; periyodik bakımın yaptırılması koşuluyla geçerlidir.

Kurulum, doğrulama ve bakım için servis sayfasına bakabilirsiniz.
