DVLS DHA Analizörü | DVLS DHA Analyzers

DVLS DHA Analizörü, nafta, reformat, benzin ve ham petrolün hafif ucunda tek tek hidrokarbonları ASTM D5134, D6729, D6730, D6733 ve D7900 yöntemlerine göre belirleyen, Agilent 8890 GC üzerine kurulu gaz kromatografi analizörüdür.

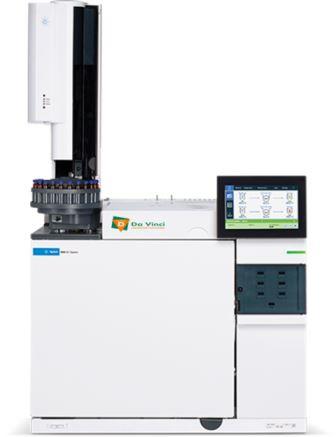

DVLS DHA Analizörü, hafif petrol akımlarında tek tek hidrokarbonları ve oksijenatları belirleyen, Agilent 8890 GC üzerine kurulu detaylı hidrokarbon analizi (DHA) analizörüdür. Nafta, reformat, alkilat, benzin ve ham petrolün hafif ucu ASTM D5134, D6729, D6730, D6733 ve D7900 yöntemlerine göre analiz edilir. Bileşen başına ölçüm aralığı kütlece %0,01’den başlar; üst sınır yönteme göre %15 veya %30’dur. Üretici Da Vinci Laboratory Solutions (Hollanda); Türkiye tek yetkili distribütörü Antek Elektronik Sistemler’in mobil saha ekipleri kurulum, kalibrasyon, doğrulama ve servis için laboratuvarınıza gelir.

Hangi numuneleri ve bileşenleri analiz eder?

DVLS DHA Analizörü nafta, reformat, alkilat, izomerat, benzin ve benzin harman bileşenlerini, piroliz benzinini (pygas) ve stabilize ham petrolün C9’a kadar hafif ucunu analiz eder. Sonuç tek tek bileşen listesi, PIONA grup tipleri ve oksijenatlar olarak raporlanır.

Hangi standartlara göre ölçer?

DVLS DHA Analizörü beş ASTM yöntemine göre çalışır. Ham petrol hafif ucu için FE DHA yapılandırması ASTM D7900 ile EN 15199-4 yöntemlerine uyar.

Analizör nasıl yapılandırılır?

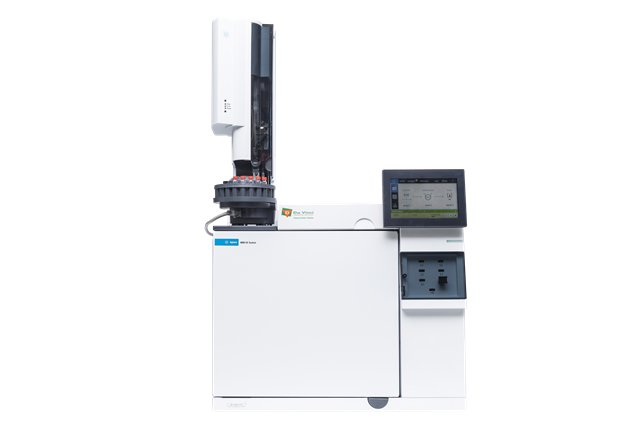

DVLS DHA Analizörü, elektronik pnömatik kontrollü (EPC) Agilent 8890 GC üzerine seçilen yöntemin bileşenleriyle kurulur. GC’de yüksek tarama hızlı alev iyonlaşma dedektörü (FID), split/splitless (SSL) veya PTV giriş ve 50 m ya da 100 m apolar kapiler DHA kolonu bulunur. Fırın azot (N2) veya CO2 ile kriyojenik soğutulur; bazı ASTM yöntemleri polar ön kolon ve kriyo valfi ister. Teslimat DHA kiti (kolon, kalibrasyon ve doğrulama numuneleri), OpenLab CDS 2.x ve DVLS PetroReporter DHA yazılımını içerir.

İki kanallı yapılandırmada aynı GC’de ASTM D7900 hafif uç kanalı ile ASTM D6730 kanalı birlikte çalışır. Her analizör teslimden önce üreticinin uygulama laboratuvarında kolon değerlendirmesi, split doğrusallığı, oksijenat yanıtı ve referans numune testlerinden geçer. Fabrika kabul testi (FAT) talep üzerine planlanır.

PetroReporter bileşenleri nasıl tanımlar ve neleri raporlar?

DVLS PetroReporter her piki, önünde ve arkasında çıkan n-parafinlere göre hesaplanan Kovats tutunma indeksiyle bileşen veri tabanından tanımlar. Rapor tek tek bileşenleri, kütle, hacim ve mol yüzdesi olarak PIONA dağılımını ve %5 adımlarla TBP eğrisini verir. Hesaplanan özellikler Reid buhar basıncı (38 °C), özgül ağırlık (16/16 °C), RON ve MON, yanma ısısı ve brom sayısıdır. Ek lisanslı D86 seçeneği alkilat, izomerat, benzin, reformat ve FCC naftasında ASTM D86 distilasyon eğrisini 6 dakikada hesaplar.

Fast DHA yöntemleri analiz süresini ne kadar kısaltır?

Fast DHA, DHA yöntemlerini helyum yerine hidrojen taşıyıcı gaz ve daha kısa, dar iç çaplı kolonla hızlandıran DVLS uygulamasıdır. Analiz süresi Fast D5134 için 25 dakika, Fast D6729 için 30 dakikadır. Fast D6730, standart yöntemin 100 m × 0,25 mm kolonu yerine 40 m × 0,18 mm kolon ve ayarlı ön kolon kullanır. Bu yöntemde n-tridekan 144 yerine yaklaşık 31 dakikada çıkar; veri toplama 3 saat yerine 45 dakikanın altında biter.

Fast D6730’da standart yönteme göre olefin kaybı görülmez; MTBE ise taban çizgisine kadar ayrılmaz. ASTM D6730’a tam uyum, Da Vinci D6730 uygulama notunda 100 m kolonlu ve helyum taşıyıcılı standart D6730 kitiyle gösterilmiştir. Hidrojen jeneratörden üretilebilir ve helyuma göre işletme maliyetini düşürür. GC fırınına takılan Da Vinci LS Hydrogen Sensor kaçakta analizi durdurur ve taşıyıcıyı inert gaza geçirir.

Pre-Fractionator girişi ham petrolün hafif ucunu nasıl ayırır?

DVLS Pre-Fractionator, ham petrolün hafif bileşenlerini ağır bileşenlerden GC kolonuna girmeden önce ayıran, sıcaklık programlı ve dolgulu astarlı (liner) bir GC girişidir. ASTM D7900 FE DHA uygulamasında C9’a kadar olan bileşenler analitik kolona geçer. C9’dan ağır kısım geri akışla (backflush) split çıkışından atılır. Isıtma bloğu soğuk nokta oluşmasını önler; geri akış süresi uygulamaya göre ayarlanır.

Üretici testinde n-pentan ile n-nonan arasındaki n-alkanların alanı sertifika değerinden en çok %0,75 saptı. 10 tekrarlı ölçümde tekrarlanabilirlik (r) 0,002-0,020 çıktı; yöntemin izin verdiği değer 0,184-0,191’dir. Bir ham petrolle yapılan 100 analizlik test, geri akış zamanlamasının kararlı kaldığını gösterdi.

Uygulama notları ne gösteriyor?

Da Vinci uygulama notu DVE.86.01’de Pre-Fractionator girişli ve hidrojen taşıyıcılı Fast FE DHA, ham petrolün hafif ucunu C9’a kadar 35 dakikada ayırdı. Helyumlu ASTM D7900 analizi yaklaşık 133 dakika sürer. Seçilen 13 bileşenin tutunma indeksleri iki uygulama arasında en çok 0,7 birim farklı çıktı. 151,0 °C’deki hafif uç verimi (kütlece %15,2) için tekrarlanabilirlik 0,14 bulundu; ASTM D7900 sınırı 0,46’dır.

Teknik Özellikler

Ham petrolde DHA ve SimDist verisinin birleştirilmesi DVLS SimDist Analizörü, rapor yazılımı DVLS PetroReporter sayfasında anlatılır. İlgili diğer sayfalar: Da Vinci LS Hydrogen Sensor, ham petrol sektörü ve Da Vinci Laboratory Solutions marka sayfası.

Garanti: Kurulum tarihinden itibaren 1 yıl; periyodik bakımın yaptırılması koşuluyla geçerlidir.

Kurulum, kalibrasyon, doğrulama ve bakım için servis sayfasına bakabilirsiniz.
