DVLS Ekşi Gaz Analizörü

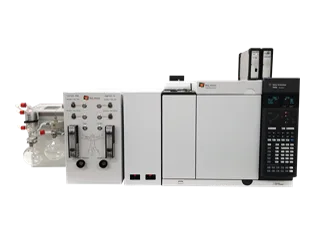

DVLS Ekşi Gaz Analizörü, rafineri ve proses gaz akışları için bileşimi gaz kromatografisiyle ölçen otomatik analiz sistemidir. FID kanalı C1-C8+ hidrokarbonları ve BTEX’i belirler. PFPD kanalı 1-1000 ppm aralığında H2S, COS, merkaptan ve sülfürleri ölçer. TCD kanalı %0,01-100 aralığında azot, CO2, H2S ve COS’u belirler. Numune alma istasyonunda dört ayrı giriş bulunur ve 100-1000 mBar aralığında ortam altı numune alınır. Üretici Da Vinci Laboratory Solutions (Hollanda); Türkiye’de satış, kurulum, kalibrasyon ve servis Antek Elektronik Sistemler tarafından yapılır.

Proses tesislerinden gelen gaz akışları, bileşim konsantrasyon aralıkları açısından büyük farklılıklar gösterebilir. Sonuç olarak, farklı numune akışları, GC analizi için temizleme süresi, ortam altı numune alma basıncı veya inert gaz yıkama gibi ayarlanmış numune alma prosedürleri gerektirebilir. Bu farklılıklar nedeniyle, gaz numune alma ve analizi operatör için zorlayıcı olabilir. Da Vinci Laboratory Solutions (DVLS), karmaşık gaz akışlarının otomatik numune alma, yıkama ve GC analizi için anahtar teslimi bir gaz kromatografisi (GC) çözümü sunar.

Karmaşık gaz numunelerinin otomatik analizi

Gaz akışlarının doğru şekilde numune alınması, gaz bileşiminin temsili bir analizi ve İngiliz Isı Birimi (BTU) gibi ısıl değerlerinin doğru hesaplanması için çok önemlidir. Kullanıcı dostu bir çözüm sunmak için Da Vinci, DVLS Gaz Numune Alma İstasyonunu piyasaya sürdü. Bu istasyon, numune alma, temizleme ve Kromatografi Veri Sistemi (CDS) yazılımı ile arayüz oluşturma işlemlerini otomatikleştiren, yazılım kontrollü bir cihazdır.

İstasyonun tasarımı, çapraz kontaminasyonu önlemek için dört ayrı numune girişi ve 100 ila 1000 mBar arasında ortam altı numune alma için kontrollü bir vakum pompası içerir. İstasyon ayrıca yüksek konsantrasyonlarda Hidrojen Sülfür içeren numuneler için korozyona dayanıklıdır.
Gaz Numune Alma
İstasyonu, Zamanlayıcı yazılımı tarafından kontrol edilir. Bu araç, CDS’de ön analiz numune alma sıralamasını ve ilgili GC analizini programlamak için kullanılır.

Rafineri gazlarının 5 dakikada analizi için DVLS RGA Analizörü sayfamızı da inceleyebilirsiniz. Diğer laboratuvar analiz cihazları için ürünler kategorisine göz atabilirsiniz.

• Uygulamalar
• Konfigürasyon
• Opsiyonlar
• İndirmeler

DVLS Ekşi Gaz Analiz Cihazı, dört farklı gaz akışının bileşimini belirler:

• Düşük basınçta [< 1 Bar] düşük hidrojen sülfür içeriğine (<1000 ppm) sahip İhracat Gazı;• Yüksek basınçta [1 - 100 Bar] düşük hidrojen sülfür içeriğine (1-200 ppm) sahip Tatlı Gaz;• Düşük basınçta [< 1 Bar] yüksek hidrojen sülfür içeriğine (%25 – 90) sahip Asit Gazı;• Yüksek basınçta [1 - 100 Bar] yüksek hidrojen sülfür içeriğine (%1-10) sahip Ekşi Gaz.DVLS Ekşi Gaz Analiz Cihazı, gaz akışlarının bileşim analizi için üç kanalla donatılmıştır: 1. FID Kanalı, C1-C8+ hidrokarbonları ve BTEX'i belirler;2. PFPD Kanalı, 1 ila 1000 ppm aralığında H2S, COS, Merkaptanlar ve Sülfürleri analiz eder; 3. TCD Kanalı, %0,01 ila %100 aralığında Azot, CO2, H2S ve COS'u belirler.[/tab] [tab]DVLS Ekşi Gaz Analiz Cihazı, üç farklı kanalla yapılandırılmış elektronik pnömatik kontrol (EPC) özellikli bir Agilent GC kullanır. Her kanal, gerekli kolonları, vanaları, girişleri ve bir dedektörü (TCD, FID veya PFPD) içerir. Analiz cihazı ayrıca, kolonları ve vanaları içeren ve dahili kolon şartlandırmasına olanak tanıyan bir yan taşıyıcı ile donatılmıştır. Gaz örnekleri eş zamanlı olarak üç ayrı kanala enjekte edilir.Agilent GC, cihaz yapılandırması, yöntem kurulumu, cihaz kontrolü ve veri toplama için Agilent OpenLab CDS yazılımı tarafından kontrol edilir. DVLS PetroReporter, Molar Ağırlık, Gaz Yoğunluğu, CV ve BTU gibi gaz özelliklerini otomatik olarak hesaplar. TimeS, ön analiz örnekleme sıralamasından örnek temizlemeye, GC analizinden gaz özelliklerinin raporlanmasına kadar çeşitli modülleri tek bir düğmeye basarak kontrol eder.[/tab] [tab]DVLS Ekşi Gaz Analiz Cihazı, sahadaki numune akışının özelliklerine (basınç aralığı, hidrojen sülfür konsantrasyonu, korozif bileşenler vb.) göre farklı donanım ve yapılandırma seçenekleriyle sunulabilir. Üretici, ürün ailesindeki diğer gaz analizörlerinde olduğu gibi, uygulamaya özel ilave kanal, korozif gazlara uygun inert vana seçenekleri ve özelleştirilmiş numune girişi gibi konfigürasyonlar sağlayabilmektedir.Bu cihaz için sunulan güncel opsiyonel donanım, aksesuar ve yapılandırma seçenekleri hakkında detaylı ve size özel bilgi almak için lütfen Antek ile iletişime geçiniz.[/tab] [tab]DVLS Ekşi Gaz Analiz Cihazı ve ilgili yazılım çözümleri (Agilent OpenLab CDS, DVLS PetroReporter, DVLS Zamanlayıcı/TimeS) hakkındaki teknik broşür, datasheet ve dokümantasyon talepleriniz için lütfen Antek ile iletişime geçiniz.Ekibimiz, size ürüne özel en güncel dokümanları ve varsa uygulamanıza yönelik teknik notları iletecektir.[/tab] [/tabcontent] [/tabs]
