SV10 Otomatik Asfalten Stabilitesi S-değeri Analizörü

Kategoriler: Etiketler: , Marka:

SV10, ham petrol, rafineri artıkları ve deniz yakıtları için asfalten stabilitesini (S değeri) ölçen otomatik analizördür. Ölçüm ASTM D7157 ve ISO/PAS 23263 yöntemlerine göre yapılır. Sıcaklık kontrollü ölçüm hücresiyle üç numune aynı anda ve gözetimsiz çalışır. Cihaz S, So ve Sa değerlerinin yanında IN ve SBN değerlerini de hesaplar. Üretici AD Systems (Fransa); Türkiye’de satış, kurulum, kalibrasyon ve servis Antek Elektronik Sistemler tarafından yapılır.

SV10

Otomatik Asfalten Stabilitesi S-değeri Analiz Cihazı
ASTM D7157, ISO PAS 23263, CIMAC kılavuzları

Asfaltenler, n-heptanda çözünmeyen ve toluende çözünen fraksiyon olarak tanımlanır ve ham petrol, rafineri artıkları, fuel oil veya deniz yakıtlarının daha ağır ve daha karmaşık fraksiyonunu temsil eder. Asfaltenlerin çökelme ve birikme eğilimi, genellikle yukarı ve aşağı akış operasyonlarında ciddi sorunlara neden olur: çamur oluşumu, filtre tıkanması ve boru verimliliğinin kaybı. Asfaltenleri çözelti içinde tutmak ve stabil bir yakıt elde etmek için, yakıt ve asfalten aromatikliği arasında bir denge olmalıdır. Stabilitenin pratik etkilerini değerlendirirken, yakıtın kimyasal yapısını tam olarak bilmek gerekli değildir. Çoğu uygulama için, stabilite rezervini değerlendirmek ve stabilite ve uyumluluk özelliklerini tahmin etmek için içsel asfalten stabilite parametrelerini bilmek yeterlidir. Asfalten içeren bir yağın içsel stabilitesi (S değeri), asfalten peptizasyonu ile ilgili mevcut çözücü gücünün bir göstergesidir. S değeri ne kadar yüksekse, asfalten çökelme riski o kadar azdır.

SV10, ASTM D7157 ile uyumlu ilk tam otomatik cihazdır. Sıcaklık kontrollü, yüksek hassasiyetli bir ölçüm hücresi kullanır (Lisans TOTAL RC).

SV10, kullanım, doğruluk ve test süresi açısından büyük bir gelişme sağlamaktadır. Basit ve kullanıcı dostu olan SV10, test veya uygulama uzmanı sırasında operatörün herhangi bir müdahalesine gerek duymaz: ASTM D7157’de açıklanan farklı numune türleri için tüm programlar hazır olarak gelir.

ASTM D7157 standardının S değeri, So ve Sa raporlarının ötesinde, SV10, IN (Çözünmezlik Sayısı) ve SBN (Çözünürlük Karışım Sayısı) gibi ek değerleri hesaplar ve ayrıca stabilite rezervi ve karışım potansiyelini tahmin ederek uyumluluğu öngörmeyi ve karışım işlemlerinin verimliliğini artırmayı sağlar.

Buna ek olarak, SV10, tehlikeli çözücülerin kullanımıyla ilgili tüm güvenlik risklerini ortadan kaldırır.

SV10, araştırma, rafineriler, karıştırıcılar ve tüccarlar için modern ve değerli bir analiz aracıdır.

Asfalten stabilitesiyle ilişkili bir diğer test olan yakıt uyumluluğunu değerlendirmek için ST10 Yakıt Stabilitesi ve Uyumluluk Test Cihazı‘nı da inceleyebilirsiniz. AD Systems yakıt analiz cihazlarının tamamına ürün kategorisi sayfamızdan ulaşabilirsiniz.

  • Denizcilik
  • Rafineriler
  • Ham petrol
  • ASTM D7157
  • ISO PAS 23263
  • CIMAC kılavuzu*

* CIMAC Kılavuzu “Kararlılık ve uyumluluk ile ilgili deniz yakıtı kullanımı”.

Kolay

SV10, ASTM D7157 test yöntemini izleyen basit bir otomatik cihazdır. Test hazırlığı basitleştirilmiştir ve test 3 pozisyonda aynı anda, gözetimsiz olarak gerçekleştirilir.

Uyumlu numuneler

SV10, asfalten konsantrasyonu <%0,4 olan numuneleri ölçme yeteneğine sahiptir.

Ham petrol, ağır fuel oil, kalıntılar, bitüm, deniz yakıtları (VLSFO, ULSFO, …), asfalten içermeyen yağlar, katran kumu ham petrolü, emülsiyonlar ile uyumludur.

Kok parçacıklarının varlığı SV10 ile yapılan ölçümü etkilemez, bu nedenle testten önce kok parçacıklarını gidermeye gerek yoktur.

Aşağıdakileri sağlar:

  • rafineri süreçlerinin izlenmesi ve optimizasyonu: damıtma, kırma (termal, hidrokraking) ve visbreaking üniteleri
  • yağların karıştırılmasının tahmini ve optimizasyonu: denizcilik, enerji santralleri, …
  • sahada hafif uçlarla katran kumlarının seyreltilmesinin izlenmesi ve optimizasyonu
  • bitüm analizi ve karıştırma optimizasyonu

Hassasiyeti artırır

Sıcaklık kontrollü yüksek hassasiyetli ölçüm hücresi (Lisans TOTAL RC), basitleştirilmiş tartım prosedürü ve SV10’un otomatik toluen seyreltme özelliği ile birleştiğinde testin hassasiyetini önemli ölçüde artırır. Artık test ortam sıcaklığına bağlı değildir, otomatik dağıtıcı sayesinde doğru ve tekrarlanabilir seyreltme sağlanır ve karıştırma ve özel olarak tasarlanmış kapalı devre sistemi sayesinde numune homojenliği garanti edilir.

İşgücünü azaltır

SV10, “Ayarla ve Unut” tipi bir cihazdır. Titrasyon kapları tartıldıktan ve cihaza yerleştirildikten sonra, operatör test ayrıntılarını girer ve testi başlatır. Ardından, tüm sonraki test aşamaları (seyreltme, titrasyon ve temizleme) otomatik olarak gerçekleştirilir. Operatörün harcadığı zaman en aza indirilir. Testin sonunda, titrasyon sonuçları görüntülenir ve SV10 bir LIMS sistemine bağlıysa, stabilite sonuçları otomatik olarak hesaplanır ve aktarılır.

Hızlı test

Tipik test süresi 20 dakikadır. Akıllı sıcaklık rampası ısıtması, numunenin çalkalanmasının otomatik olarak algılanmasıyla birleştirilerek, seyreltilmiş numune yeterince akışkan hale gelir gelmez sıcaklık artışını durdurur. Bu, numunenin aşırı ısınmasını önler ve sonucu daha hızlı elde etmeyi sağlar.

Kalite özellikleri

SV10’da yerleşik bir sonuç veritabanı bulunur. Her test sonucuyla ilgili tüm ayrıntılar hafızaya alınır. Ayrıca, izlenebilirlik sağlamak için cihaz kalibrasyonuyla ilgili tüm bilgiler de hafızaya alınır. Solvent dağıtıcılarının hassasiyetinin periyodik olarak doğrulanması, işlemlerin tam izlenebilirliği ile mümkündür.

Güvenliği artırır

SV10, tehlikeli solventlerin kullanımıyla ilgili tüm güvenlik risklerini tamamen ortadan kaldırır.

Çok kompakt tasarım

3 konumlu bağımsız otomatik SV10 cihazı, çok fazla tezgah alanı gerektirmez: genişliği sadece 44 cm’dir.

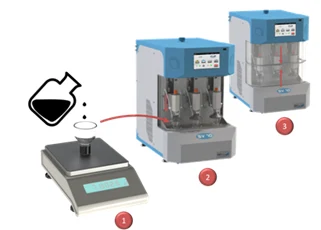

SV10 ile test yapmak çok basit ve kolaydır, operatör:

(1) numuneyi/numuneleri tartar

(2) SV10’a paralel olarak en fazla 3 numune yerleştirir

(3) kapağı kapatır ve testi başlatır

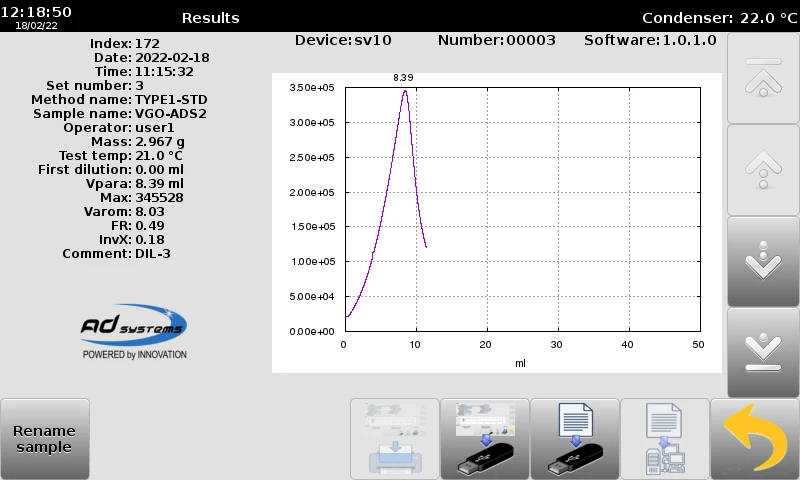

Ardından tüm prosedür otomatik olarak gerçekleştirilir: toluen seyreltme, heptan titrasyonu, flokülasyon noktasının ölçülmesi ve temizleme. Algılama eğrileri gerçek zamanlı olarak görüntülenir ve SV10, seçilen titrasyon testlerine göre stabilite sonuçlarını hesaplar.

Titrasyonlar ve S değeri belirlemelerinin ayrıntılı raporu görüntülenir ve dahili veritabanında kaydedilir. Raporlar yazdırılabilir, LIMS’e aktarılabilir veya bir USB belleğe kopyalanabilir.

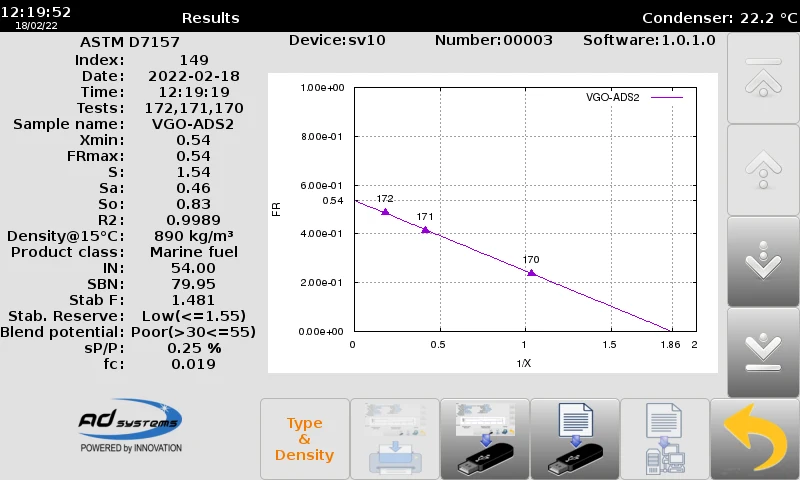

Nihai rapor şunları içerir:

  • Tarih ve saat, numune adı
  • Titrasyon testleri ve doğrusal regresyon grafiği
  • Xmin : flokülasyona ulaşmak için seyreltilmemiş yağın minimum heptan tüketimi (ml/g)
  • FRmax : maksimum flokülasyon oranı
  • S : S değeri (yağın içsel stabilitesi)
  • Sa : asfaltenin peptize edilebilirliği
  • So : yağın peptize etme gücü
  • R2 : uyum iyiliği
  • Yoğunluk: 15°C’de numune yoğunluğu (operatör tarafından girilir)
  • Ürün sınıfı: Ham Petrol, Damıtık veya Deniz Yakıtı (operatör tarafından seçilir)
  • IN : Çözünmezlik Sayısı (asfaltenlerin çözünmezlik derecesi);
  • SBN: Çözünürlük Karışım Numarası (asfaltenleri çözelti içinde tutma yeteneği);
  • Stab F : SBN/IN oranı
  • Stab. Rezerv: Değerlendirme, stabilite faktörü değerine bağlıdır
  • Karışım Potansiyeli: Değerlendirme, IN değerine bağlıdır
  • sP/P : TOTALEnergies tarafından kullanılan özel hesaplanmış değer
  • FC: TOTALEnergies tarafından kullanılan özel hesaplanmış değer

Teknik Özellikler Açıklama

S-değeri aralığı 1,05 ila 15,00

Çözünürlük 0,01

Arayüz 7 inç tam renkli dokunmatik ekran

Test sıcaklığı 15 °C ila 60 °C

Raporlanan sonuçlar S-değeri

Sa

So

Xmin

FRmax

R2

IN

SBN

Kararlılık rezervi

Karıştırma potansiyeli

Diller İngilizce, Fransızca

Sonuç depolama 100.000 sonuca kadar veritabanı (8 GB)

USB bellek, LAN

İletişim USB (2), Ethernet (1)

Yazdırma USB grafik yazıcı (isteğe bağlı)

Boyutlar G x D x Y (mm): 440 x 620 x 700

G x D x Y (inç): 17“ x 24” x 28″

Ağırlık 55 kg (110 lb)

Elektrik 100/240V – 50/60Hz – 750W

  • ham petrol
  • ağır fuel oil
  • atmosferik kalıntılar
  • vakum kalıntıları
  • visbreaking besleme ve kalıntıları
  • termal kırıcı kalıntıları
  • bitümler
  • deniz yakıtları (VLSFO, ULSFO, …)
  • katran kumu ham petrol
  • emülsiyonlar
