Yüksek teknolojili duman noktası sensörü sistemi.

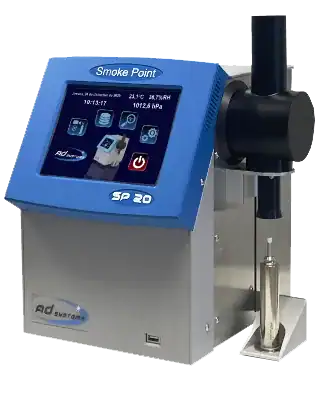

SP20 Otomatik Duman Noktası Test Cihazı

Kategoriler: Etiketler: , , , , , Marka:

SP20

Otomatik Duman Noktası Test Cihazı
, , 598,

AD Systems tarafından tanıtılan duman noktası testinin otomasyonu, orijinal manuel yönteme kıyasla testin hassasiyetini önemli ölçüde artırmış ve sonuç olarak jet yakıtı spesifikasyonlarında referans test yöntemi haline gelmiştir. Duman noktası testini manuel olarak gerçekleştirmek, yılların tecrübesine sahip yüksek vasıflı teknisyenler gerektirir. Ayrıca, manuel test zaman alıcıdır.

Bu test, alevi gözlemleyen bir video kameraya bağlı olarak alevin boyutunu ayarlayan bir sistem kullanır. Alev, test yönteminde açıklanan şekle ulaştığında, SP20 alevin yüksekliğini hafızaya alır ve raporlar.

SP20, gömülü sıcaklık, nem ve basınç sensörleri ile birlikte gelir. Daha sonra atmosferik koşullar telafisi (patentli) uygulanabilir.

SP20, açıldığında, ortam koşullarından bağımsız olarak doğrudan numune ölçümüne hazırdır ve 7 karışımın hazırlanması da dahil olmak üzere normalde tam kalibrasyon prosedürü için harcanan 2 saatlik işçiliği azaltır.

  • Rafineriler
  • Boru hatları ve terminaller
  • Askeri yakıt testleri
  • Jet yakıtı testleri

Hızlı, kolay ve objektif derecelendirme

SP20, test yöntemini sıkı bir şekilde takip eden ve hassasiyeti artırılmış otomatik bir cihazdır. Alevin görsel derecelendirmesinin operatörden operatöre farklılık gösterdiği manuel testlerin doğasında bulunan öznelliği ortadan kaldırır. Dijital görüntüleme teknolojisi sayesinde, test yönteminde tanımlanan alev şekli otomatik olarak tekrar tekrar belirlenir ve aynı koşullarda karşılık gelen alev yüksekliği hassas bir şekilde kaydedilir.

Güvenliği artırır

SP20, açık alevin görsel olarak gözlemlenmesiyle ilgili tüm güvenlik risklerini tamamen ortadan kaldırır.

İşgücünü azaltır

SP20, “Ayarla ve Unut” tipi bir cihazdır. Mum hazırlandıktan ve konveyör üzerine yerleştirildikten sonra, operatör tüm test ayrıntılarını girer ve testi başlatır. Ardından tüm test aşamaları otomatik olarak gerçekleştirilir. Operatörün harcadığı zaman en aza indirilir. Yerleşik sıcaklık, nem ve basınç sensörleri ile atmosferik koşullar telafisi (patent başvurusu yapılmıştır) uygulanabilir, böylece tek bir kalibrasyon seti yeterlidir.

Geliştirilmiş hassasiyetle manuel yöntemi tam olarak taklit eder

SP20 otomatik bir cihazdır. Manuel yöntemle tamamen aynı lamba ve mumu kullanır. CCD kamera ve ilgili yazılımı, yöntem açıklamasına uygun mükemmel alev şeklini her zaman belirlediği için hassasiyet önemli ölçüde artırılmıştır. Operatörün öznelliği ile ilgili tüm hatalar ortadan kaldırılmıştır.

Kalite Prosedürü özellikleri

SP20, yerleşik bir sonuç veritabanı içerir. Her test sonucuyla ilgili tüm ayrıntılar hafızaya alınır. Ayrıca, mükemmel bir izlenebilirlik sağlamak için cihaz kalibrasyonu ile ilgili tüm bilgiler hafızaya alınır.

SP20 ile duman noktası testi çok kolaydır:

(1) Operatör, test yöntemi talimatlarına göre mumu hazırlar.

(2) Mum SP20 üzerine yerleştirilir.

(3) Operatör tüm numune ayrıntılarını girer ve testi başlatır.

Ardından tüm prosedür otomatik olarak gerçekleştirilir. Mum otomatik olarak yakılır, beş dakikalık stabilizasyon süresinin ardından alev yüksekliği üç kez belirlenir. Testin sonunda, SP20 cihazı ölçülen üç alev yüksekliğinin ortalama değerini hesaplar ve sonucu raporlar.

Sonuç 0,1 mm olarak raporlanır

Sonuçlar dahili bir veri tabanına kaydedilir ve görüntülenebilir, yazdırılabilir, USB disk veya anahtara kaydedilebilir veya LAN bağlantısı üzerinden bir LIMS’e gönderilebilir.

Nihai rapor şunları içerir:

  • Duman noktası sonucu
  • Numune türü
  • Numune kimliği
  • Tarih ve saat
  • Sıcaklık, atmosferik basınç ve nem
  • Operatör adı
  • Test yöntemi
  • Kalibrasyon bilgileri
  • Cihaz seri numarası
  • Yazılım sürümü

Teknik Özellikler Açıklama

Test süresi 10 dakikadan az

Alev yüksekliği 0 ila 50,0 mm (ASTM D1322’ye göre)

Çözünürlük 0,05 mm

Hassasiyet (alev yüksekliği) 0,1 mm

Arayüz 8 inç tam renkli dokunmatik ekran

Ortam sensörleri Basınç: 300 ila 1100 HPa

Nem: 10 ila 90% RH

Sıcaklık: 5 ila 50°C

Diller İngilizce, Fransızca, Rusça, İspanyolca, Portekizce

Sonuç depolama 1.000.000 sonuca kadar veritabanı (14 GB)

USB bellek, LAN

İletişim USB (2), Ethernet (1), RS232 (1l)

Yazdırma Seri bağlantı noktası (yazıcı isteğe bağlıdır)

Boyutlar G x D x Y (mm): 330 x 330 x 420

G x D x Y (inç): 13“ x 13” x 16″

Ağırlık 10 kg (22 lb)

Elektrik 110/240V – 50/60Hz – 75W

Ürün Tipi

Analiz Sistemleri
