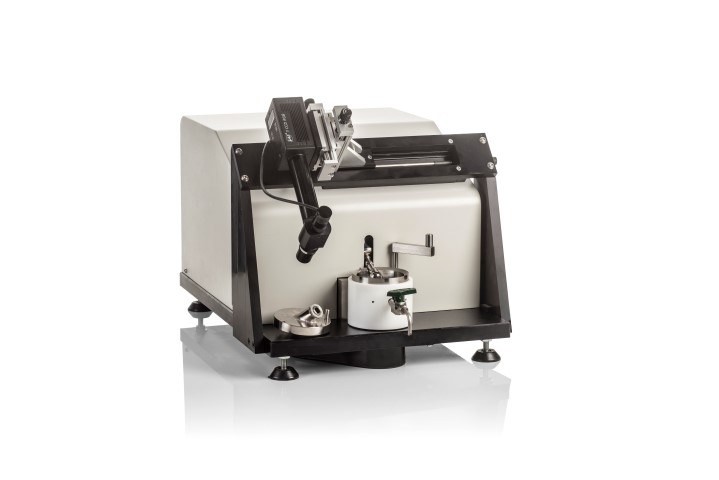

MTM 3D-SLIM Seçeneği: Film Kalınlığı Ölçümü

Parça kodu: PCS-002673

3D ara katman görüntüleme (3D-SLIM) seçeneği, test sırasında numuneler üzerinde oluşan mikron altı katkı filmlerini ölçmek için optik interferometri kullanır. Ölçüm yapmak için çelik test bilyesi, krom ve silika tabakası ile kaplanmış bir cam diske yüklenir. Temas, bir mikroskoptan aşağı ve cam diskten yönlendirilen beyaz bir ışık kaynağı ile aydınlatılır.

Işığın bir kısmı disk üzerindeki krom tabakadan yansır ve bir kısmı da silika tabakadan ve herhangi bir katkı filminden geçerek çelik bilyeden geri yansır. Yeniden birleşen ışık yolları, yüksek çözünürlüklü bir RGB kameranın görüntüleyicisine odaklanan bir girişim görüntüsü oluşturur. Kamera görüntüsü bir dijital kare yakalayıcı tarafından yakalanır ve temasın film kalınlığı haritasını belirlemek için kontrol yazılımı tarafından analiz edilebilir.

Testi gerçekleştirmek için çelik bilye çelik diske yüklenir ve sabit bir süre boyunca karışık kayma/yuvarlanma koşulları altında çalıştırılır. Test boyunca periyodik olarak bilye durdurulur, cam diske ters yönde yüklenir ve tüm temas alanının film kalınlığı haritası çıkarılır. Bu, herhangi bir reaksiyon filmi oluşurken film kalınlığı ölçümlerinin alınmasını sağlar. Sürtünme ölçümü ile birlikte kullanıldığında, bu, temasta oluşan filmlerin hem kimyasal hem de fiziksel etkilerinin tam ve gerçek zamanlı bir resmini sağlar.
