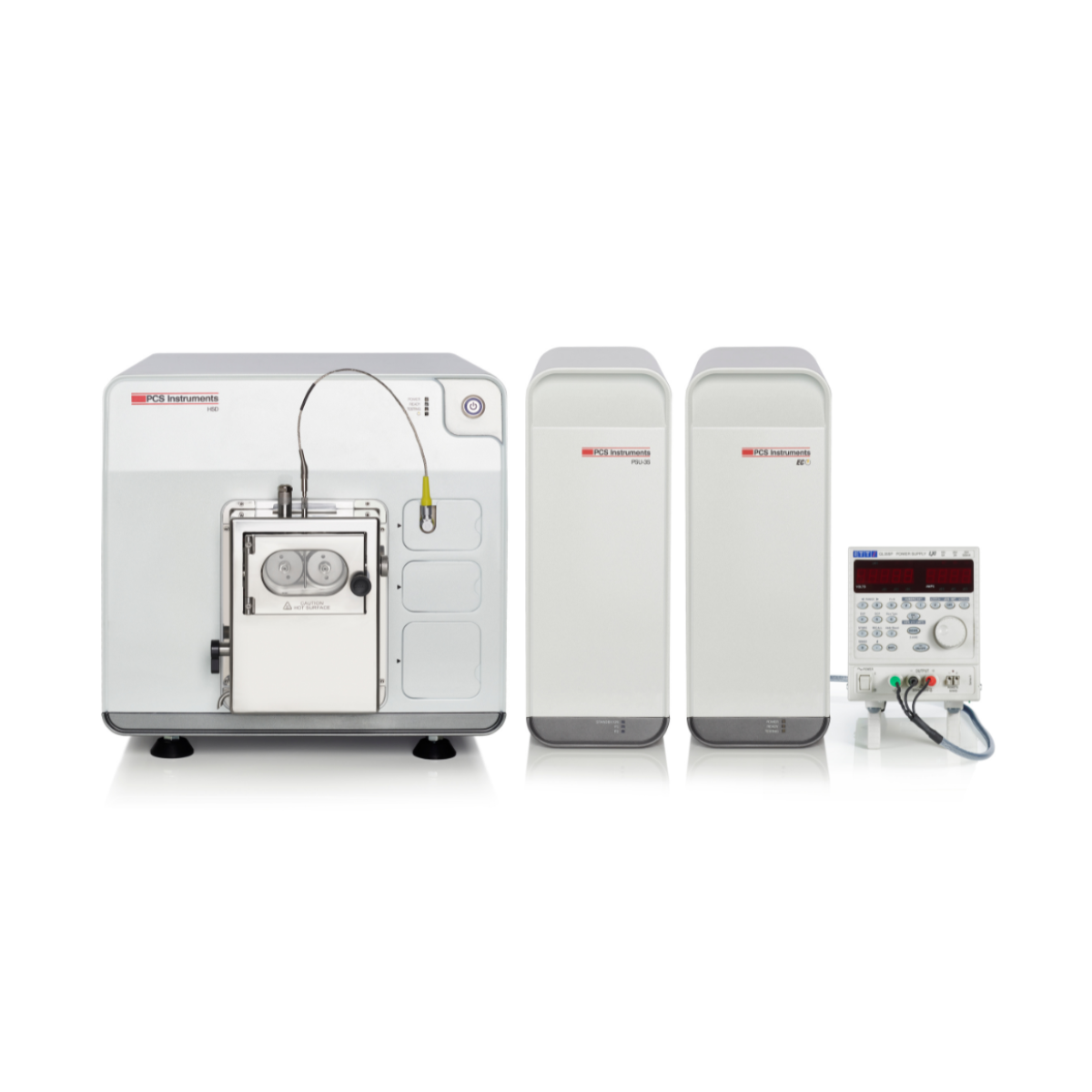

Bu aksesuar, çift diskli kontak boyunca 35 V’a kadar doğru akım (DC) voltajı uygulanmasına olanak tanıyarak elektrik potansiyellerinin kontak sürtünmesini ve yağlama davranışlarını nasıl etkilediğine dair çalışmaları kolaylaştırır. Test boyunca kontak üzerindeki voltajın ve kontaktan geçen akımın sürekli ölçümleri kaydedilir.

EC işlevselliği üzerinde tam kontrol, kullanıcının profildeki hangi adımların kontak boyunca bir potansiyele sahip olduğunu özelleştirmesine ve iki disk örneğinin polaritesini değiştirmesine olanak tanır. Kontağa seri bağlı bir direnç seçilebilir ve kontaktan geçen akımı sınırlamak için dirençler arasından otomatik olarak devreye girebilir.

Entegre bir osiloskop, yüksek örnekleme frekanslarında (nanosaniye aralığına kadar) kontak üzerindeki voltajı ve kontaktan geçen akımı ölçer. Bu sinyaller test sırasında gerçek zamanlı olarak izlenebilir. Ölçülen değerler, yüzey etkileşimlerinden ve yağlayıcının iletken özelliklerinden etkilenen temastaki elektrik direnci hakkında bilgi sağlar.

Bu kurulum, elektrikli araçlar, rüzgar türbinleri ve akım taşıyan kontaklar içeren benzer sistemlerdeki uygulamalarla ilgili olan elektrikli triboloji çalışmaları için tasarlanmıştır.

EC modülü, değişken kayma ve yuvarlanma koşulları da dahil olmak üzere tüm HSD koşulları altında, 90 N normal yüke kadar ve kontrollü sıcaklıklarda kullanılabilir. Ortam sıcaklığının altında çalışma ve daha hızlı sıcaklık kontrolü için ek soğutma seçenekleri mevcuttur.

İçerir:

• EC kontrol kutusu
• EC kalibrasyon kiti
• DC güç kaynağı (HSD yazılımı tarafından kontrol edilir)
• Bağlantı kabloları
• HSD mekanik sisteminin adaptasyonu için fırçalar
• HSD-EC için yazılım lisansı

HSD-EC için bir AC seçeneği de sunuyoruz. Bu modül, alternatif akım (AC) sinyalleri veya dalga formu girişi sağlayarak HSD-EC’nin kapasitesini genişletir. Bir dalga formu amplifikatörü ve bir fonksiyon jeneratörünün kontrolüne izin veren yükseltilmiş yazılım özellikleri içerir.
