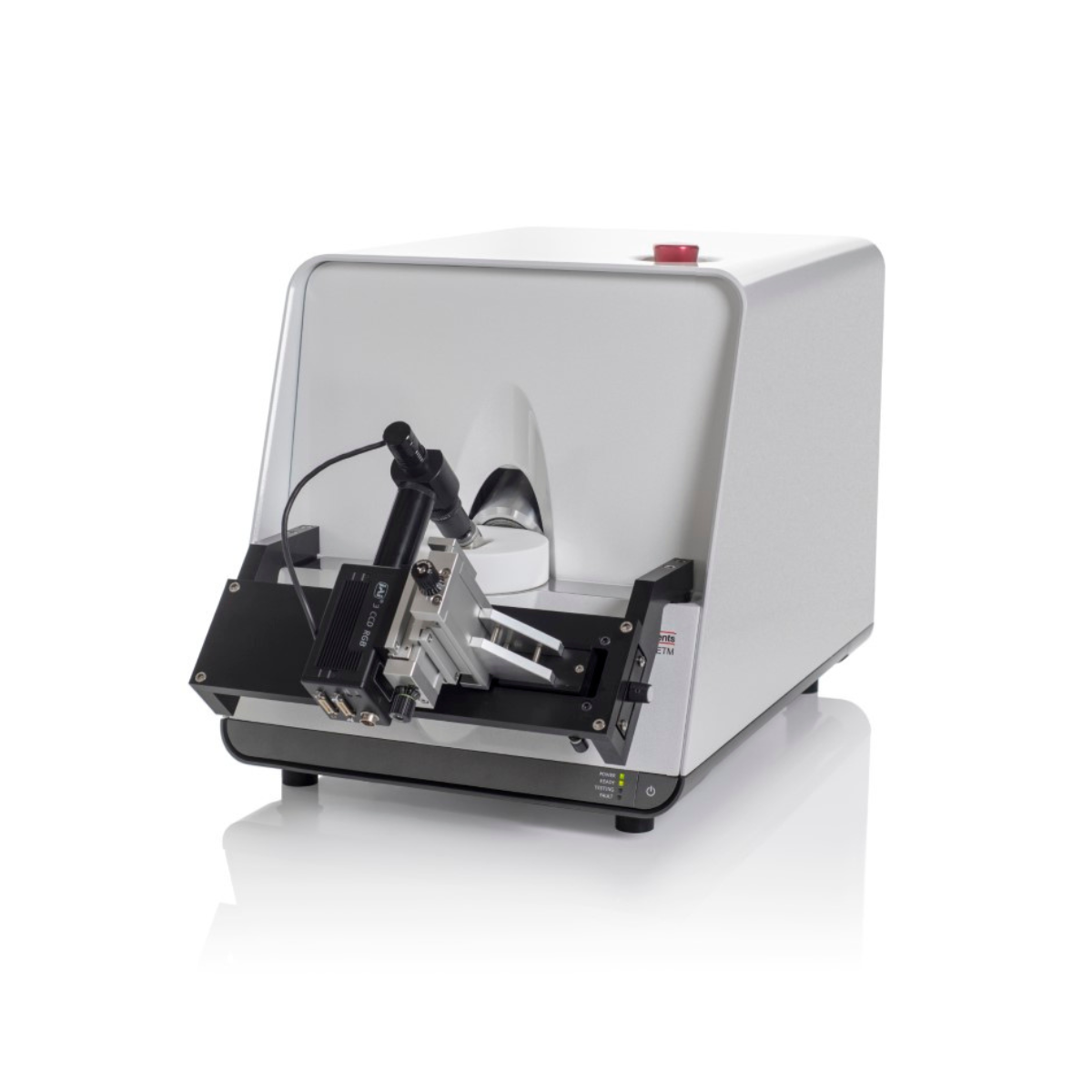

ETM 3D SLIM (Ara Katman Görüntüleme Yöntemi)

• Özellikler
• Metod Detayları
• Teknik Özellikler

Parça kodu: PCS-003287

3D ara katman görüntüleme (3D-SLIM) seçeneği, test sırasında numuneler üzerinde oluşan mikron altı katkı filmlerinin kalınlığını ölçmek için optik interferometri kullanır. Sürtünme ölçümü ile birlikte kullanıldığında, bu, temasta oluşan filmlerin hem kimyasal hem de fiziksel etkilerinin tam ve gerçek zamanlı bir resmini sağlar.

Yöntem

Sabit bir süre boyunca karışık kayma/yuvarlanma koşulları altında çalıştırma adımları arasında, bilye periyodik olarak durdurulur ve krom ve silika tabakası ile kaplanmış bir cam diske yüklenir. Temas, bir mikroskoptan aşağıya ve cam diskin içinden yönlendirilen beyaz bir ışık kaynağı ile aydınlatılır. Işığın bir kısmı disk üzerindeki krom tabakadan yansır ve bir kısmı da silika tabakadan ve herhangi bir katkı filminden geçerek çelik bilyeden geri yansır. Yeniden birleşen ışık yolları, yüksek çözünürlüklü bir RGB kameraya odaklanan bir girişim görüntüsü oluşturur. Kamera görüntüsü bir dijital kare yakalayıcı tarafından yakalanır ve temasın bir film kalınlığı haritasını belirlemek için kontrol yazılımı tarafından analiz edilebilir. Bu, herhangi bir reaksiyon filmi oluşurken film kalınlığı ölçümlerinin alınmasını sağlar.
