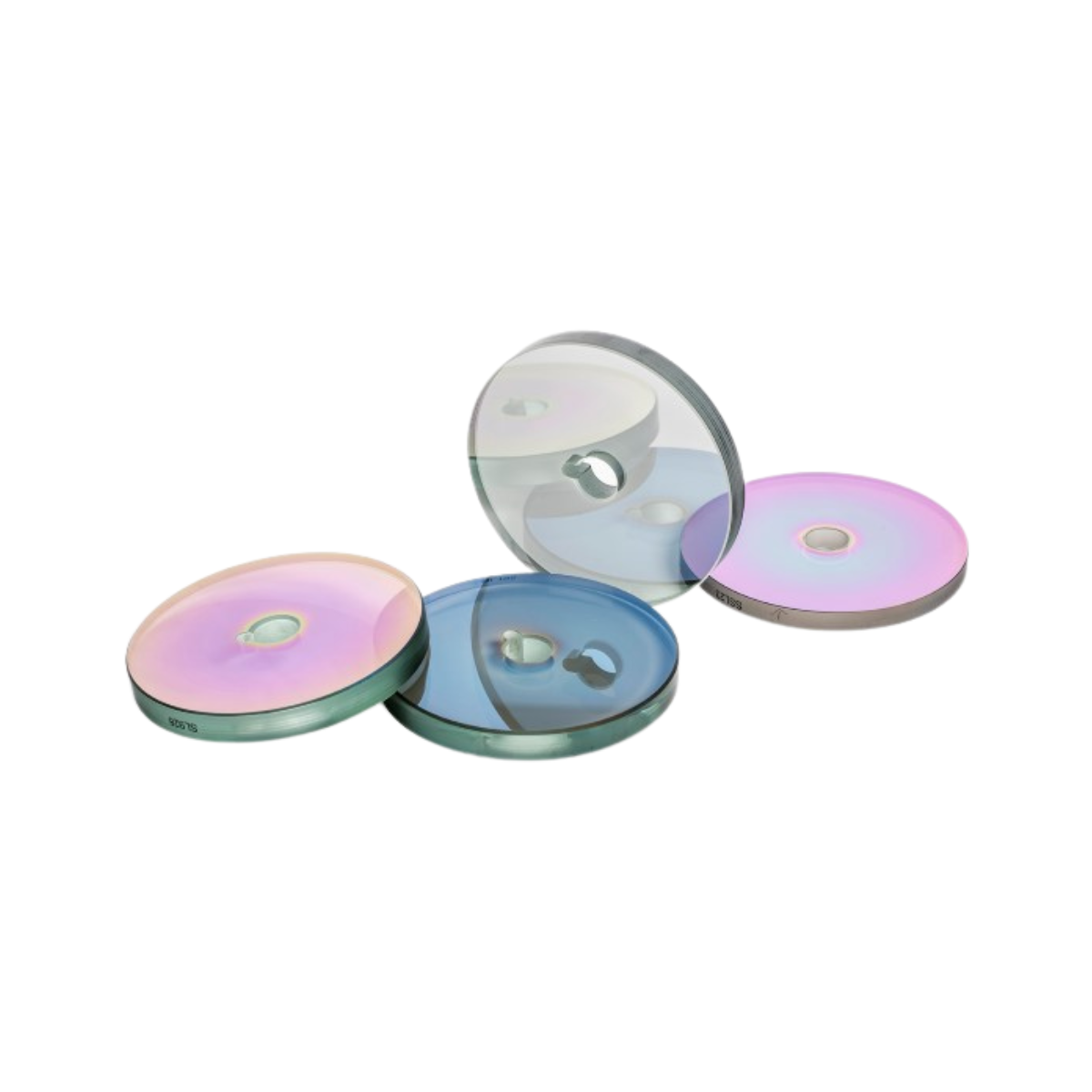

EHD Film Kalınlığı Diskleri

Tüm disklerimiz karbon krom çelikten yapılmıştır ve iyi bir yansıtma sağlamak için yüksek dereceli bir yüzey kaplamasına sahiptir. Daha fazlasını öğrenmek için tıklayın.

Parça kodu: PCS-002962

Standart EHD numune düzeneği, karbon krom çelikten yapılmış ve mükemmel yansıtma sağlamak için yüksek dereceli bir yüzey kaplamasına sahip 3/4 “çapında düz bir standart bilyeden oluşur. Standart cam disk yaklaşık 20 nm krom ve 500 nm silika ile kaplanmıştır. Bilye, test sırasında belirli bir kayma/yuvarlanma oranında (SRR) sürülebilmesi için delinebilir. Topun yansıtıcı olması gerekmesine rağmen, farklı malzemelerden yapılabilir. Geçmişte, 3 GPa’ya kadar temas basınçları sağlamak için tungsten karbür bilyeler (düz veya delinmiş) ve safir diskler tedarik ettik. Aşağıda mevcut örneklerden bazılarına ilişkin bilgiler yer almaktadır:

• Düz Krom Kaplı Disk

Bu bir EHD düz krom kaplı disktir. Bu, hem spektral yanıt eğrisini tanımlamak hem de 3D Mapper için ana kalibrasyon eğrisini oluşturmak için kullanılır.

• Standart Ara Katman Diski

Bu, standart EHD ara katman diskidir ve EHD cihazı film kalınlığı ölçüm modundayken kullanılır.

• 3D Renk Haritalama için Silika Ara Katmanlı Cam Disk

Bu, mavi renkli (150nm kaplama) bir EHD ara katman diskidir ve EHD donanımı 3D kalınlık ölçümleri üretirken kullanılır

• Silika Ara KatmanSafir Disk

3GPa’ya kadar temas basınçları için EHD cihazı film kalınlığı ölçüm modundayken kullanılacak Safir Disk

• Renk Haritalama için Safir Disk (Mavi)

3GPa’ya kadar temas basınçları için EHD cihazı 3D film kalınlığı ölçüm modundayken kullanılacak Mavi Safir Disk
