DR10 JFTOT Tüp Kalıntı Değerlendirme Sistemi
DR10
Havacılık Yakıtlarının Termal Oksidasyon Kararlılığı
ITR Isıtıcı Tüp Kalıntı Değerlendiricisi
ASTM D3241 (Ek 2), IP323 (Ek C)
ASTM D1655, ASTM D7566, ISO 6249,
Def Stan 91-91, JIG (AFQRJOS)
Havacılık Türbin Yakıtlarının Termal Oksidasyon Kararlılığı, ASTM D3241, havacılık türbin yakıtlarının yüksek sıcaklık kararlılığını ölçmek için endüstride yaygın olarak kullanılmaktadır. ASTM D3241, ASTM D1655, D7566 veya DEF STAN 91-91 spesifikasyonlarına göre üretilen her jet yakıtı partisinde uygulanması zorunludur. Bu test yönteminde, yakıt sabit akış hızında ve belirli bir süre boyunca ısıtıcı borusundan pompalanır. Yakıt, belirli bir sıcaklıkta ısıtıcı borusu üzerinde oluşan tortu miktarına göre başarılı veya başarısız olarak değerlendirilir. Test sonuçları, gaz türbini çalışması sırasında yakıt performansını gösterir ve sıvı yakıtın belirli bir sıcaklıktaki ısıtılmış yüzeyle temas ettiğinde oluşan tortu seviyesini değerlendirmek için kullanılabilir.
Geleneksel olarak, borudaki tortu miktarı, referans renk skalasına göre görsel olarak değerlendirilir. Doğru değerlendirme, önemli ölçüde deneyim ve uzmanlık gerektirir. Ancak, operatörlerin yetenekleri farklılık gösterdiğinden, renk değerlendirmesi oldukça öznel olabilir.
Rengin, kullanıcılar ve tedarikçiler için jet yakıtlarını karakterize etmek açısından çok daha anlamlı olan tortuların kalınlığı ve hacmi hakkında gerçek bilgi sağlamadığına dair birçok makale yayınlanmıştır. Havacılık yakıtı endüstrisi, bu test yönteminin en önemli aşamalarından birinin, ısıtıcı tüpünde oluşan birikintinin objektif bir şekilde analiz edilmesi olduğunu keşfetti.
AD Systems tarafından, tüp birikintilerinin kantitatif ölçümü için yeni bir enstrümantal yöntem geliştirildi. Bu yöntemde, birikintinin kalınlığı otomatik bir cihazla doğru bir şekilde belirlenerek testin öznelliği azaltılıyor. Yenilikçi DR10 cihazı, birikinti kalınlığını nanometre cinsinden hassas bir şekilde ölçmek için interferometri tekniği (ITR) kullanıyor. Bu bağımsız kompakt cihaz, birkaç dakika içinde herhangi bir yere kolayca kurulabilir. Çalışması, güçlü bir ışık kaynağı, fiber optik problu bir spektrometre ve özel olarak tasarlanmış uygulama yazılımına dayanmaktadır.
DR10 testi basit ve kolaydır. Isıtıcı tüp, ASTM D3241 test prosedürüne göre hazırlanır ve ardından DR10’un test odasına yerleştirilir. Operatör, dokunmatik ekranlı sezgisel bir grafik arayüz kullanarak numune bilgilerini girer ve tüp taramasını başlatır. Özel bir ışık yayılır ve ısıtıcı tüpün yüzeyine yönlendirilir. Yansıyan ışık toplanır ve birikintinin yarattığı girişim spektrometre tarafından izlenir. Yazılım, girişi analiz eder ve birikinti kalınlığını hesaplar. Tüp yüzeyi boyunca ve çevresinde 1.200 noktada hassas kalınlık ölçümleri yapılır. Ayrıntılı test raporu 15 dakikadan daha kısa sürede hazır hale gelir.
DR10 test raporu, tüp yüzeyindeki tortu dağılımının 3 boyutlu profilini sunar. Yazılım, ASTM D3241’de tanımlandığı üzere en kalın 2,5 mm2 alanın ortalama tortu kalınlığı olan Standart Nokta değerini otomatik olarak algılar ve raporlar. Ortalama ve maksimum tortu kalınlığı değerleri ile hesaplanan toplam tortu hacmi raporlanır.
- Birikinti kalınlığının mutlak ölçümü
- Hızlı, doğru ve objektif derecelendirme
- Tek tuşla çalıştırma
- Çok kompakt tasarım
- Sağlam yapı
DR10 testi basit ve anlaşılırdır. Isıtıcı tüp, ASTM D3241 test prosedürüne göre hazırlanır ve ardından DR10’un test odasına yerleştirilir. Operatör, dokunmatik ekranlı sezgisel bir grafik arayüz kullanarak numune bilgilerini girer ve tüp taramasını başlatır. İşlem, güçlü bir ışık kaynağı, fiber optik problu bir spektrometre ve özel olarak tasarlanmış uygulama yazılımına dayanır. Özel bir ışık yayılır ve ısıtıcı tüpün yüzeyine yönlendirilir. Yansıyan ışık toplanır ve birikintinin yarattığı girişim spektrometre tarafından izlenir. Yazılım, girişim saçaklarını analiz eder ve birikinti kalınlığını hesaplar. Tüp yüzeyi boyunca ve çevresinde 1.200 noktada hassas kalınlık ölçümleri yapılır. Ayrıntılı test raporu 15 dakikadan daha kısa sürede hazır olur. 3D tortu profili ekranda görüntülenir ve yerleşik bir veri tabanına kaydedilir. 85 nm’den daha kalın tortu alanları kırmızı renkle gösterilir.
- 1 – Isıtıcı tüpü ASTM D3241 test prosedürüne göre hazırlanır ve ardından DR10 Deposit Rater’ın odasına yerleştirilir.
- 2 – Tüp daha sonra DR10’un Test odasına yerleştirilir.
- 3 – Tüm numune detayları girilir ve operatör START düğmesine basar.
- 4 – Sonuç 15 dakika sonra raporlanır.
DR10 raporu örneği:
DR 10 aşağıdaki verileri raporlar:
Standart Nokta Kalınlığı
DR 10, ısıtıcı boru çevresindeki 1200 farklı noktada birikinti kalınlığını ölçer.
Standart nokta kalınlığı, 2,5 mm2’lik bir alanda en kalın altı noktanın ortalama birikinti kalınlığıdır (ASTM D3241 yöntem tanımına göre). 50 x 24 Nokta Izgarası
Birikinti hacmi
Birikinti hacmi, 50 mm uzunluğundaki tüp çevresinde ölçülen toplam birikinti hacmidir.
Maksimum kalınlık
Maksimum tortu kalınlığı, ölçülen 1200 nokta arasında en kalın noktadır.
Ortalama kalınlık
Ortalama tortu kalınlığı, ölçülen 1200 noktanın ortalama değeridir.
Testin tam izlenebilirliği için, DR10 raporuna yerleşik kamera ile çekilen ısıtıcı boru seri numarası resmi eklenir.
Sonuçla birlikte kaydedilen parametrelerin listesi:
- Numune Türü
- Örnek Kimliği
- Tarih ve Saat
- Operatör adı
- Havacılık Türbin Yakıtlarının Termal Oksidasyon Stabilitesi için Kullanılan Test Cihazı Tanımlaması
- Havacılık Türbin Yakıtlarının Termal Oksidasyon Stabilitesi sıcaklığı
- Isıtıcı tüp seri numarası
- Yorum
- Standart nokta lokalizasyonu için X ve Y Koordinatları
- Kalibrasyon bilgileri (tüp seri numarası + kalibrasyon tarihi)
- Cihaz seri numarası
- Yazılım sürümü
| Ürün Tipi | Analiz Sistemleri |
|---|
İlgili ürünler
-

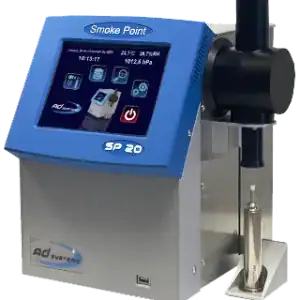

SP20 Otomatik Duman Noktası Test Cihazı
