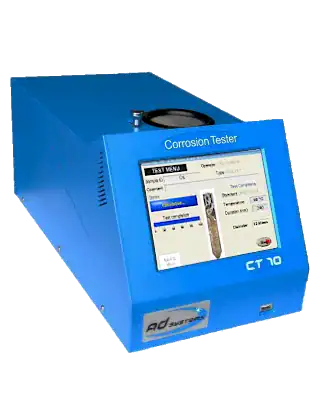

CT10 ASTM / NACE Korozyon Değerlendirme Sistemi

Kategoriler: , , Etiketler: , , , , , , , , , Marka:

CT10

ASTM / NACE Korozyon Derecelendirme Sistemi, , ,
135, 7120,

AD Systems tarafından, aşınmış yüzey alanının ölçümü için yeni bir enstrümantal yaklaşım geliştirilmiştir. Bu yaklaşımda, aşınmış alanın kesin yüzdesi,

testin öznelliğini azaltan otomatik bir enstrümanla doğru bir şekilde belirlenir. İşlem, homojen bir ışık kaynağı, CCD kamera, numune döndürme sistemi ve özel olarak tasarlanmış uygulama yazılımına dayanmaktadır. CT10 ile korozyon derecesi artık çok tekrarlanabilir ve tamamen belgelenebilir hale gelmiştir.

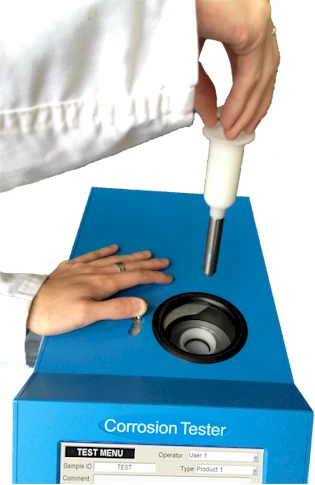

CT10 testi basit ve anlaşılırdır. Demir numune, standart test prosedürüne göre (CB10 korozyon banyosu kullanılarak) hazırlanır ve CT10’un test odasına yerleştirilir. Operatör, dokunmatik ekranlı sezgisel bir grafik arayüz kullanarak numune bilgilerini girer ve numune taramasını başlatır. Numune, özel olarak tasarlanmış aydınlatmalı odada döndürülür ve dijital kamera ile birkaç görüntü çekilir. Yazılım, numune yüzeyinin düz bir görüntüsünü oluşturur, analiz eder ve korozyona uğrayan alanın yüzdesini hesaplar. Bu yüzde raporlanır ve NACE derecesine dönüştürülür.

Ayrıntılı test raporu 5 dakikadan daha kısa sürede hazır olur.

  • Rafineriler
  • Mineral ve buhar türbini yağları
  • Boru hatları ve terminaller
  • Demir Korozyon testi
  • Hızlı, doğru ve objektif derecelendirme
  • Otomatik numune çapı doğrulama
  • Kompakt tasarım, sağlam yapı, dakikalar içinde kurulur
  • Sonuçlar dahili bir veritabanına kaydedilir ve yazdırılabilir, USB belleğe aktarılabilir ve/veya LIMS’e gönderilebilir
  • Her test tamamen belgelenir ve izlenebilir

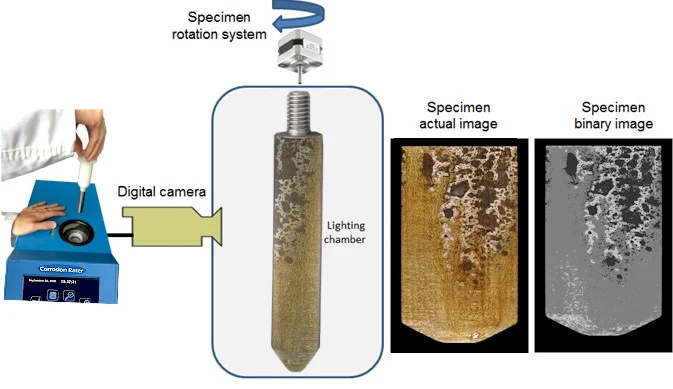

Çalışma, homojen bir ışık kaynağı, CCD kamera, numune döndürme sistemi ve özel olarak tasarlanmış uygulama yazılımına dayanmaktadır. Numunenin yüzeyine özel bir ışık yayılır. Numune döndürülür ve birkaç görüntü alınır. Yazılım, numune yüzeyinin düz bir görüntüsünü oluşturur, aşınmış alanın yüzdesini hesaplar ve ardından bunu NACE veya ASTM derecesine çevirir. Ayrıntılı test raporu 5 dakikadan daha kısa sürede hazır olur. AD Systems tarafından, aşınmış yüzey alanının ölçümü için yeni bir enstrümantal yaklaşım geliştirilmiştir. Bu yaklaşımda, aşınmış alanın kesin yüzdesi otomatik bir enstrümanla doğru bir şekilde belirlenir. Otomasyon ve test izlenebilirliği, operatörün öznelliğini ortadan kaldırır.





Her testle ilgili tüm ayrıntılar kaydedilir ve yerel bir veritabanında saklanır. Numune kimliği, operatör adı, tarih/saat, standart, prosedür, test süresi, paslanma derecesi ve çubuğun resmi dahil olmak üzere eksiksiz test raporu. Sonuç isteğe bağlı yazıcıda yazdırılabilir. Çok kriterli arama fonksiyonu, veritabanındaki herhangi bir test raporunun bulunmasını kolaylaştırır. Çok yönlü iletişim özellikleri, CT 10 bir LAN’a bağlıyken test raporunun tamamının bir USB belleğe kaydedilmesini ve/veya bir LIMS’e aktarılmasını sağlar.



Teknik Özellikler Açıklama

Test yöntemi NACE TM0172, ASTM D665, D7548, IP 135, ISO 7120, JIS K2510

Arayüz 8 inç tam renkli dokunmatik ekran

Dil İngilizce, Fransızca, Rusça

Sonuçların saklanması Veritabanı, USB bellek, LAN

İletişim 2x USB 2.0, Ethernet bağlantı noktası

Yazdırma Grafik yazıcı (isteğe bağlı)

Ağırlık 10 kg

Çalışma ve Saklama Koşulları Açıklama

Çalışma sıcaklığı ve nem aralığı +15° ila +30° nem: %10 ila %65 RHL, yoğuşmasız

Saklama sıcaklığı ve nem aralığı -20° ila +50°C nem: %5 ila %95 RHL, yoğuşmasız

Güç kaynağı 230V, 50/60Hz, 1 faz

Güç tüketimi 250W
